一、用途：
WJ－ LWGY渦輪流量傳感器與顯示儀表配套組成渦輪流量計。萬捷儀表設備廠生產的渦輪流量傳感器具有精度高，重復性好，壽命長操作簡單等特點。可廣泛應用于石油，化工，冶金，造紙等行業測量液體的體積瞬時流量和體積總量。
二、特點：
★ 壓力損失小。
★ 具有較高的抗電磁干擾和抗震動能力，性能可靠工作壽命長。
★ 采用先進的超低功耗單片微機技術，整機功能強，功耗低，性能優越。具有非線性精度補償功能的智能流量顯示器。修正公式精度優于±0.02%。
★ 儀表系數可由按鍵在線設置，并可顯示在液晶屏上，液晶屏直觀清晰，可靠性高。
★ 采用EEPROM對累積流量、儀表系數進行掉電保護。保護時間大于10年。
三、主要技術參數:
★ 流量計規格，基本參數和性能指標（見表二）
★ 準確度：0.5級、1.0級；
★ 使用條件：
1、 環境溫度-20℃～50℃;
3、 被測介質溫度：-20℃～120℃;
4、 大氣壓力：86Kpa～106Kpa;
5、 防爆等級：ibⅡBT4.
★ 信號傳輸距離：傳感器至顯示器的距離可達1000m。
四、 電氣特性：
1、 顯示方式：
　　 （1）LWGY 遠傳顯示：脈沖輸出（配顯示儀表）；
　　 （2）LWY 現場顯示：液晶顯示累積流量，單位（m³）
液晶顯示瞬時流量，單位（m³/h）
　　 （3）LWGB 渦輪流量變送器：（配顯示儀表）。
2、輸出功能：
　　 （1）LWGY 脈沖輸出，p-p值由供電電源確定；
　　 （2）LWY 可帶脈沖輸出或4~20mA兩線制電流輸出；
　　 （3）LWGB 4~20mA兩線制電流輸出。
3、供電電源：
　　 （1）LWGY：DC5~24V；
　　 （2）LWY：3V鋰電池安裝于儀表內部可連續使用3~5年；
　　 （3）LWGB：DC24V。
五、 儀表結構及安裝方式：見（表二）、（圖三）

1、 儀表安裝采用法蘭連接、螺紋連接及夾裝式；
2、 安裝時液體流動方向應與傳感器外殼上指示流向的箭頭方向一致，且上游直管段應≥6DS，下游直管段應≥5DS（DS為被測管道實測內徑）。
3、傳感器應遠離外界磁場，如不能避免，應采取必要的措施；

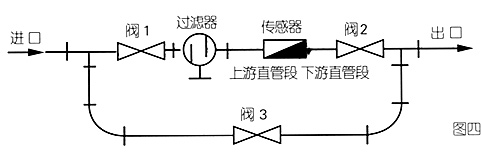

4、為了檢修時不至影響液體的正常輸送，應在傳感器兩端的直管段外安裝旁通管道（如圖四）；
5、傳感器露天安裝時，請做好放大器插頭的防水處理；
6、傳感器與顯示儀表的接線，應根據放大器的電源來選擇接線方式，詳見有關“使用說明書”。
六、型號及規格說明：
LW X X- XXX XX
LW 表示渦輪流量傳感器；
X X：GY表示遠傳顯示型；
Y表示現場顯示型；
GB表示變送器；
XXX：表示渦輪流量傳感器口徑；
XX：B表示防爆型；E表示夾裝式；
　　 如：LWGY-50-BE：表示口徑為50mm, 防爆、夾裝式渦輪流量傳感器；
LWGB-50：表示口徑為50mm,渦輪流量變送器。


注：-B為防爆型，DN200需定做。
