氣動套筒調節閥(氣動薄膜套筒調節閥)

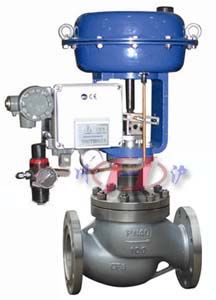

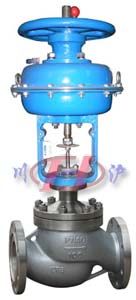

ZJSM氣動薄膜套筒調節閥(標準型)	ZJSM氣動薄膜套筒調節閥(帶頂裝手輪)

■ 產品概述

ZJSM精小型氣動薄膜套筒調節閥是一種壓力平衡式調節閥，由多彈簧氣動薄膜執行機構和低流阻精小型套筒調節閥閥體組成，多彈簧執行機構高度低、重量輕、裝備簡便。精小型閥體流道呈S流線型，氣動套筒調節閥具有結構緊湊、重量輕、動作靈敏、壓降損失小、閥容量大、流量特性精確、維護方便等優點，可用于苛刻的工作條件。氣動薄膜套筒調節閥特別適用于泄露量要求不高、閥前后壓差較大的場合。主要特點如下：
1、采用平衡型閥芯，不平衡力下，允許壓差大，操作穩定。
2、閥芯導向面大，可改善由渦流和沖擊引起的振蕩。
3、比普通的單、雙座調節閥噪聲降低10dB左右。
4、結構簡單，裝拆維修方便。

■ 主要技術參數

● 閥體

閥體形式	直通鑄造球型閥
公稱通徑	DN20～300mm
公稱壓力	PN1.6、2.5、4.0、6.4MPa
法蘭標準	GB/T9113、 JB/T79
連接形式	法蘭(FF RF RTJ)、焊接(SW BW)、螺紋(適用于1″以內)
閥蓋形式	標準型-17～+230℃、高溫型+230～+450℃、低溫型-60～-196℃、波紋管密封型-40～+350℃
壓蓋型式	螺栓壓緊式
密封填料	V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料

● 閥內件

閥芯形式	套筒導向型閥芯
流量特性	線性、等百分比

● 執行機構及附件、作用形式

執行器型式	ZHA/B多彈簧簿膜執行機構
執行器型號	ZHA/B-22	ZHA/B-23	ZHAB-34	ZHA/B-45	ZHA/B-56
有效面積(cm2)	350	350	560	900	1400
行程	10、16	25	40	40、60	100
彈簧范圍(KPa)	20～100（標準）、20-60、60-100、40-200、80-240
膜片材料	丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布
供氣壓力	140～400KPa
氣源接口	RC1/4"
環境溫度	-30～+70℃
可配附件	定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
作用形式	氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC)

■ 主要零件材料及內部結構圖

1	閥體	WCB	CF8	CF8M	CF3M
2	墊片	PTFE/金屬石墨墊片
3	套筒	304	304	316	316L
4	閥芯	304	304	316	316L
5	并帽	304	304	316	316L
6	閥蓋	WCB	CF8	CF8M	CF3M
7	閥桿	304	304	316	316L
8	填料	PTFE/柔性石墨
9	彈簧	65Mn	304	316	316L
10	螺母	304	304	316	316L

■ 主要性能指標

項目			不帶定位器	帶定位器
基本誤差%			±5.0	±1.0
回差%			≤3.0	≤1.0
死區%			≤3.0	≤0.4
始終點偏差%	氣開	始點	±2.5	±1.0
		始點	±5.0	±1.0
	氣關	始點	±5.0	±1.0
		終點	±2.5	±1.0
額定行程偏差%			≤2.5
泄露量L/h			0.01%×閥額定容量
可調范圍R			30：1

■ 額定流量系數Kv、額定行程、配用執行器型號

公稱通徑 DN(mm)		20	25	32	40	50	65	80	100	125	150	200	250	300
閥座直徑 dN(mm)		20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數KV	直線	10	11	17.6	27.5	44	69	110	176	275	440	630	1000	1600
	等百分	6.3	10	16	25	40	63	100	155	250	370	580	900	1300
額定行程		16		25			40			60			100
配用執行器型號		ZHA/B-22		ZHA/B-23			ZHA/B-34			ZHA/B-45			ZHA/B-56

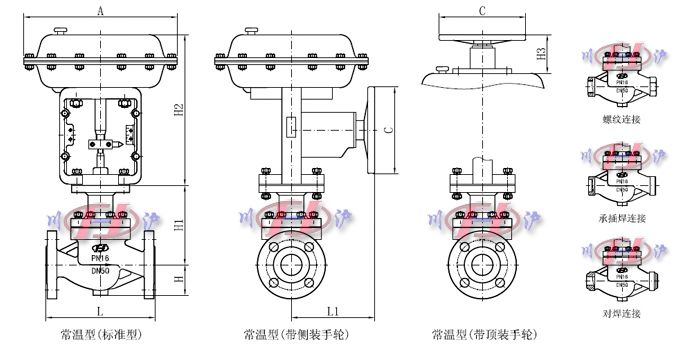

■ 主要外形及連接尺寸

公稱通徑 DN(mm)		20	25	32	40	50	65	80	100	125	150	200	250	300
L	PN16/25	181	184	200	222	254	276	298	352	410	451	550	640	880
	PN40	194	197	200	235	267	292	317	368	425	473	640	760	910
	PN64	206	200	210	251	286	311	337	394	440	508	670	810	950
H	PN16/25	52.5	57.5	75	75	85.5	92.5	100	110	142.5	158	170	195	230
	PN40	52.5	57.5	75	75	82.5	92.5	100	117.5	150	167.5	187.5	205	245
	PN64	65	40	85	85	90	102.5	107.5	125	172.5	195	207.5	230	260
H1		132	132	158	170	179	214	221	234	270	294	331	390	450
H2		298	298	298	298	298	380	380	380	510	510	510	650	650
H3		180	180	180	180	180	236	236	236	310	310	310	380	380
L1		280	280	280	280	280	350	350	350	475	475	475	560	560
A		282	282	282	282	282	360	360	360	470	470	470	580	580
C		220	220	220	220	220	270	270	270	320	320	320	400	400

注：表中尺寸為不帶標準附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
