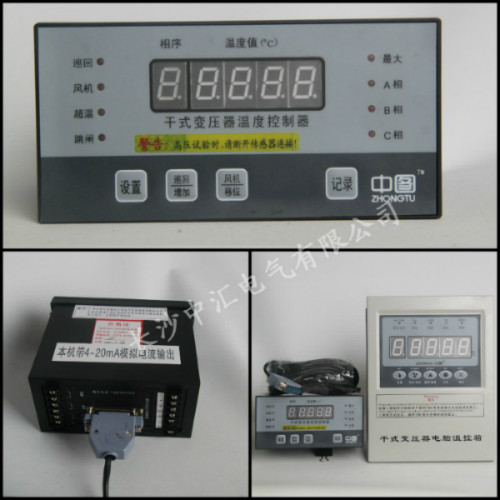

BWD-3K320B干式變壓器溫度控制器

長沙中匯電氣有限公司BWD-3K320B干式變壓器溫度控制器,干式變壓器風機優質優價,BWD-3K320B干式變壓器溫度控制器質量可靠,技術保證,壽命長,夠?qū)I(yè)好選擇!長沙中匯電氣有限公司BWD-3K320B干式變壓器溫度控制器在同行業中處于水平.全國免費熱線:

BWD-3K320B干式變壓器溫度控制器 功能介紹

干式變壓器溫度控制器采用高性能PT100傳感器，是保證干式變壓器安全運行的控制裝置。該儀表設計新式，結構緊湊、牢固、顯示醒目、直觀，具有更加完善的系統保護、參數保存與輸出指示等功能。其特有的溫度超限報警，超溫跳閘；負載斷線報警輸出，可以更好的保證無人值守供電系統安全、高效運行。本產品具有精度高、體積小、壽命長、安裝方便，易使用等特點。
1、對三相繞組溫度的巡回顯示或zui高溫度相繞組的跟蹤顯示（可隨意切換）。任何一路超過預設點即起控風機。
2、實現冷卻風機啟停的自動控制或手動控制（可隨意切換）。
3、風機啟停、超溫報警、超溫跳閘信號的顯示、輸出及遠傳。
4、傳感器開路、短路及超過測量范圍提示；風機斷線報警與輸出。
5、三相溫度修正。


BWD-3K320B干式變壓器溫度控制器 適用范圍


本品廣泛應用于電力部門使用的各種高低壓開關柜、干式變壓器、箱式變電站及其他相關的溫度使用領域。

BWD-3K320B干式變壓器溫度控制器 工作原理

該產品通過溫度傳感器對環境溫度自動進行采樣、即時監控，當環境溫度高于控制設定值時控制電路啟動，可以設置控制回差。如溫度還在升，當升到設定的超限報警溫度點時，啟動超限報警功能。當被控制的溫度不能得到有效的控制時，為了防止設備的毀壞還可以通過跳閘的功能來停止設備繼續運行。


BWD-3K320B干式變壓器溫度控制器 主要技術指標


1．測量范圍：0～200℃
2．使用條件： 工作溫度：－10℃～＋55℃
相對濕度：≤95％ (25℃)
工作電源：AC220V±10%，AC380V±10%；50Hz
3．分 辨 率：0.1℃
4．測溫精度：0.5級，控制誤差：≤±1℃
5．顯示方式：1位相位顯示，3位半溫度值顯示
6．繼電器觸點輸出：單相風機10A＊250V．三相風機10A＊380V．其他信號3 A＊220V
7．傳感器：Pt100鉑電阻 （Φ3×25mm）
8、zui大功耗：塑殼為≤5W；鐵殼為≤8 W
9．產品重量：塑殼為≤1kg；鐵殼為≤5kg
10．外形尺寸：
塑殼為：寬×高×長=160mm×80mm×145mm
鐵殼為：寬×高×長=200mm×250mm×100mm
11．塑殼開孔尺寸：寬×高=153mm×77mm
12．模擬電流輸出：4~20Ma（線性對應0~200.0℃）
13．通訊接口：一般采用RS-485通訊方式，可接30臺溫控器，通訊距離可達1200m
14．通過的抗干擾試驗項目：共模干擾．串模干擾．電快速瞬變．靜電干擾．空間射頻干擾
15．耐壓試驗：AC2500V．50 Hz．60S

BWD-3K320B干式變壓器溫度控制器 干式變壓器溫度控制儀需注意事項：

1如果已經開孔，請注意安裝尺寸，以免開孔過大或過小無法安裝。
2本溫控儀有兩部分:主體和傳感器。如果是更換舊產品需注意傳感器是否配套的問題。一般來說，廠家不同，傳感器的接口和協議也不同，無法交叉配套使用。、
3風機電壓。通常都是單相風機，即220V電源，特殊一點則是三相風機，電壓為380V。
4是否需要帶通訊接口，一般為兩種：RS485接口或4-20mA模擬量輸出。
