西門機電SEMEM RFS（Ex）型本安防爆熱式流量開關
（熱差式流量開關）

1.西門機電SEMEM RFS（Ex）型本安防爆熱式流量開關 產品概述
* RFS型本安防爆熱式流量開關（以下簡稱流量開關），是一種流速監測裝置，主要功能是當流速達到設定的流速設定值時，發出檢測信號，經由計算機控制，進行報警或啟動連鎖保護系統，保護關鍵設備，及時制止在生產中的突發事故，對生產安全和企業經濟效益，有不可估量的實際作用。
* 流量開關專為能在惡劣的工業條件下長期可靠工作而設計。簡單地插入管線或容器中，調節設置點到期望的流速。是目前發達國家廣泛應用的流量開關，具有傳統的流量開關所不具備的各種優異特性。

2. 西門機電SEMEM RFS（Ex）型本安防爆熱式流量開關 工作原理
RFS熱式電子流量開關（以下簡稱開關）由兩個溫度傳感器、電源、信號處理器及輸出繼電器或NPN/PNP晶體管輸出組成。該類型的溫度傳感器使用特殊的半導體制造。這兩個傳感器物理特性非常接近，且以一定距離相互分離，相互間熱影響可以忽略。傳感器配對跟蹤介質的溫度。這些傳感器的電壓降與溫度成正比，并準確的寬溫度范圍內工作。將其中的一個傳感器（Sensor1）進行加熱，使其高于介質溫度。另一個傳感器（Sensor2）與介質溫度相同，我們基準傳感器。相等的恒流流經兩個傳感器產生電壓差，其大小與Sensor1上被介質吸收帶走的熱量多少成反比。由于介質的流速與帶走熱量成正比，故通過測量兩個傳感器的電壓差，可知介質此時的流速，從而通過計算知道介質的流量。

3. 西門機電SEMEM RFS（Ex）型本安防爆熱式流量開關 產品特點
* 無壓力損失
特殊方法集成制造使探頭可做到很小的尺寸，因而對流體幾乎沒有壓力損失，在很多場合下，直接取代壓力開關將使系統具有更好的可靠性和更廣的適用范圍。
* 全直通的流動管道
全直通的特性在很多應用場合具有重要意義，在石油、化工、重工、輕工、生物工程醫藥等諸多行業的生產中，如果流動的流體受到流量開關的阻礙，因而可能導致流體堵塞管道等生產事故發生。RFS系列流量開關能在不影響流量的條件下實施在線監控而避免生產事故的發生。
* 極寬的流量范圍
只對流體的流速敏感，因而可以通過配接不同的管道直徑，來監控不同大小的流量，監控流量的大小幾乎沒有限制。
* 適用多種流體介質
在RFS系列流量開關中，同一型號的流量開關即可適用于氣體，也可用于液體，如水、油等。只要調節流量開關中的旋鈕，即可對氣體、液體等流量進行監控。
* 簡明直觀的指示
具有電源指示和流量狀態指示。可以直觀的顯示當前管道中流量的狀態。
* 高可靠性
使用集成生產的傳感部件和控制電路，傳感部分無機械運動，驅動部分選用高品質的繼電器，因而使可靠性大大提高。
* 流量開關的上述優異品質，使其得到廣泛的應用，同時也大大減小了用戶備品備件的數量。

4. 西門機電SEMEM RFS（Ex）型本安防爆熱式流量開關 防爆標準
* 流量開關符合GB3836.1-2000《爆炸性氣體環境用電氣設備 第1部分：通用要求》、GB3836.4-2000《爆炸性氣體環境用電氣設備 第4部分：本質安全型“i”》標準，防爆標志為：EXiaIICT6，經國家防爆檢測中心檢驗合格,并取得防爆合格證。它適用于含有0區、1區、2區，含有IIA～IIC類的T1～T6爆炸性氣體混合物場所。
* 防爆標識：EExiaIICT6

5. 西門機電SEMEM RFS（Ex）型本安防爆熱式流量開關 技術參數
* 工作電壓：24VDC
* 工作電流：≤60mA
* 內部電容：zui大Ci 100pF
* 輸 出：繼電器（SPDT/DPDT），開關電壓≤28VDC，開關電流≤0.1A
* 介質溫度范圍：- 50℃ － +100℃
* 工作環境溫度范圍：- 20℃ － +80℃
* 流量工作點范圍（可調）：0.03－10m/s(標準介質：水)
* 開關特性:典型3秒（1－12秒）
開時間，典型3秒（1－12秒）；關時間，典型3秒（1－12秒）
* 溫度變化響應時間：10秒
* 溫度梯度：250℃/min
* LED指示：紅燈亮，電源正常；紅燈滅，電源不工作；
綠燈滅，流速低于設定值；綠燈亮，流速等于或大于設定值
* 探頭材料：不銹鋼或者銅由用戶選擇
* 外殼材料：鋁合金
* 安裝連接：G1/2”螺紋,扭矩100Nm（也可根據用戶制造）
* 防爆標識：EExiaIICT6
* 防護等級：IP65
* 隨機附帶：專用電氣插頭1套
* 常用型號：
型號RFS-D-010ExH，輸入電源DC24V，輸出觸點28VDC 0.1A，耐壓等級10.0MPa
型號RFS-D-010ExV，輸入電源DC24V，輸出觸點28VDC 0.1A，耐壓等級5.0MPa

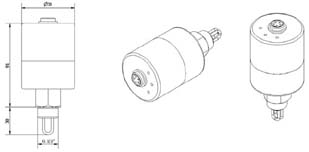

6. 西門機電SEMEM RFS（Ex）型本安防爆熱式流量開關 外形尺寸
RFS-D-010ExH型

RFS-D-010ExV型



7.西門機電SEMEM RFS（Ex）型本安防爆熱式流量開關 安裝使用
* 流量開關與介質管道的連接形式為G1/2”螺紋（也可根據用戶要求另行提供其他螺紋連接），可直接插入管道（管徑D大于1”），也可通過三通連接管道（管徑D小于或等于1”），更換快捷、方便、簡單。
為了避免由于氣穴產生的錯誤信號,請不要將流量開關裝在彎管或者裝在管道頭附近（zui小距離>2倍管徑）。
* 如果流量開關必須水平安裝，并且管道沒有完全充滿介質，流量開關應如下圖1安裝。
* 如果流量開關必須水平安裝，并且管道中可能存在沉淀物。流量開關應該安裝在管道的側面。
* 安裝時一定要保證探頭部分進入介質深度10mm.
* 安裝時，不要用力旋轉流量開關的中間部位，請用合適的工具旋六方處進行安裝，否則將會損壞流量開關。
