TDS3012C  數字熒光示波器 100MHz，1.25 GS/s，2通道

性能概述：

　　□ 500MHz、300MHz、100MHz 三種帶寬，zui高采樣速率達5GS/s，詳見技術參數表；
　　□ 強大的數字熒光技術（DPO）；
　　□ 2或4條獨立通道，9位垂直分辨率；
　　□ 靈巧的捕獲方式；強大的觸發系統；完備的測試系統；
　　□"快捷菜單（QuickManu）"友好的圖形用戶界面，11種語種界面支持；
　　□ 自動設置功能"AutoSet"讓操作更簡便；
　　□ TekProbeTM Level II接口支持，可自識別有源、差分和電流探頭，自動定標和單位換算；
　　□ VocalLink TM語音控制軟件；
　　□ 波形強度（Waveform Intensity）可調旋鈕，可以控制波形的亮度（又稱灰度）；
　　□ 多語言用戶界面，全VGA彩色LCD顯示，多種顯示模式；
　　□ 便于數據儲存和文件編制的內置軟驅；
　　□ 便于迅速打印的標準并行端口；
　　□ 輕巧、便攜的物理特性。

泰克TDS3000C新增加的性能

　　□ WaveAlertTM自動波形異常檢測能力；
　　□ e*ScopeTM網上遠程交流、遙控，內置以太網卡，RJ45接口輸出；
　　□ 波形捕獲能力提高40%；
　　□ 中央處理器速度提高一倍；
　　□ 增加TDS3FFT、TDS3TRG應用模塊為標準配置；

應用行業

　　□ 通信產品設計、制造、測試及維護；
　　□ 計算機產品的開發、生產；
　　□ 數字電路設計、故障診斷；
　　□ 視頻產品設計、制造及維護；
　　□ 電源產品設計、制造及維修；
　　□ 醫療設備的產品開發、測試及維護。

應用模塊：

加入應用模塊

　　□ TDS3AAM設計分析所需的高級分析功能；
　　□ TDS3TMT電信模板測試；
　　□ TDS3FFT諧波分析；
　　□ TDS3VID、TDS3SDI視頻測試和排障；
　　□ TDS3LIM極限測試；
　　□ TDS3TRG高級觸發功能，其中包括：毛刺、條件脈沖和邏輯觸發；





輸入輸出接口模塊：

　　□ TDS3PRT插入式打印機，隨機提供測量結果的文檔。
　　□ TDS3GM可編程的GPIB（IEEE-488.2接口）和可編程RS232-C接口，二口合一；
　　□ TDS3VM VGA顯示輸出接口與可編程RS232-C接口，二口合一；
　　□ TDS3EM模塊10/100以太網接口，RJ45輸出，可編程RS232-C接口，三口合一；
　　□ TDS3GV模塊可編程GPIB（IEEE-488.2接口）、VGA顯示輸出接口及可編程RS232-C接口，三口合一；

技術指標

TDS3000C系列示波器技術參數表
	TDS3012C	TDS3014C	TDS3032C	TDS3034C	TDS3052C	TDS3054C
帶 寬	100 MHz	100 MHz	300 MHz	300 MHz	500 MHz	500 MHz
通 道	2	4	2	4	2	4
每條通道采樣率	1.25 GS/s	1.25 GS/s	2.5 GS/s	2.5 GS/s	5 GS/s	5 GS/s
垂直分辨率	9 位 (所有型號)
垂直靈敏度 (/div)	1 mV －10 V(所有型號)
zui大記錄長度	10 K 點 (所有型號)
垂直精確度	±2% (所有型號) *1
zui大輸入電壓 ( 1МΩ)	150 VRMS CAT I(所有型號)(300 V CAT II 和標準 10X 探頭)
位置范圍	± 5 div(所有型號)
帶寬BW 限制器	20 MHz	20 MHz	20,150 MHz	20,150 MHz	20,150 MHz	20,150 MHz
輸入耦合	AC, DC, GND (所有型號)
輸入阻抗選擇	1 MW 與 13 pF 或 50 W 并聯
時基范圍 (/div)	4 ns-10 s/div	4 ns-10 s/div	2 ns-10 s/div	2 ns-10 s/div	1ns-10 s/div	1ns-10 s/div
時基精確度	在任意1 ms 時間間隔上± 20 ppm
顯 示 器	彩色 LCD

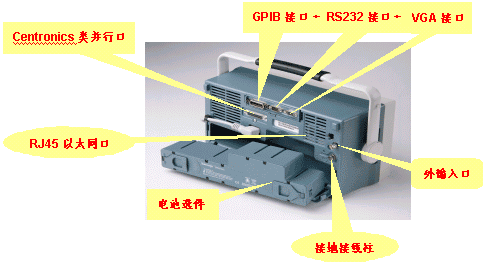

輸入/ 輸出接口
以太網端口	RJ-45 連接器, 支持10Base-T LAN
USB 端口	前面板USB 2.0 主機端口，支持USB 閃存
GPIB 端口	全面的發話/ 接聽模式、設置和測量(TDS3GV 通信模塊選配)
RS-232-C 端口	DB-9 公頭連接器，全面的發話/ 接聽模式；控制所有模式、設置和測量 波特率zui高38,400(TDS3GV 通信模塊選配)
VGA 視頻端口	DB-15 母頭連接器，監視器輸出，在配有VGA 的大型監視器上直接顯示信息(TDS3GV 通信模塊選配)
外部觸發輸入	BNC 連接器，輸入阻抗> 1 MΩ，并聯電流17 pF；zui大輸入電壓150 VRMS



特點介紹

物理特性
　　儀器尺寸：寬375.0×高176.0×深149.0 單位-毫米
　　寬14.8×高6.9×深5.9 單位-英寸
　　儀器凈重：3.2公斤＝7.0磅
　　加電池后重量：4.1公斤＝9.0磅
　　儀器包裝箱尺寸：寬502.0×高375.0×深369.0 單位－毫米
　　寬19.8×高14.8×深14.5 單位－英寸
　　機架尺寸：寬484.0×高178.0×深152.0 單位－毫米
　　寬19.0×高7.0×深6.0 單位－英寸

捕獲方式
　　DPO（數字熒光技術）－實時地捕獲幅度隨時間變化的情況，并且記錄事件的頻率信息，以三維的數組（幅度、時間、隨時間變化的振幅的分布情況）的形式存儲并進行數據處理，從而實現亮度的輝度等級顯示，即數字熒光的效果。
　　峰值檢測－以每兩個采樣周期為一個峰值檢測周期，在周期內采樣zui大、zui小值，以此作為采樣點，組成波形。本捕獲方式應用于捕獲高頻和隨機毛刺。在5μs/div～5s/div的所有時間分度下，可捕獲窄至1ns的毛刺。
　　WaveAlert TM －異常波形檢測功能是一種已經獲得的信號采集功能，它是以數字熒光技術為基礎，可以快速、簡便地診斷問題。
　　在處理難以捉摸的偶然性問題時，不論這些異常情況是瞬時脈沖、噪涌，還是短信號丟失，它都能捕獲與正常波形相偏離的異常信號，并向用戶報警。它不需要用戶在測試時看守在儀器邊上，而是自動地跟蹤和捕獲與正常情況偏離的事件。
　　在快速觸發（Fast Trigger）模式下，設置好異常波形的控制功能，如靈敏度、報警方式、顯示方式等，儀器在啟動該功能后，就能開始為用戶捕獲異常波形了。
　　取樣 －等時間間隔的數據取樣。
　　包絡 －在一次或多次捕獲信號上獲得的zui大/zui小值。
　　平均值 －平均計算2至512（可選）捕獲的波形數據。
　　單一序列 －用單一序列（Single Sequence）按鈕，一次捕獲一個單次觸發的序列。

觸發系統
　　主要觸發方式－自動（支持 40 ms/div和更慢的滾動模式）、正常。
　　B 觸發－在時間或事件后觸發。
　　　　　時間后觸發范圍－13.2 毫微秒 (ns)至 50 秒。
　　　　　事件后觸發范圍－1 至 9,999,999 個事件。
　　外部觸發輸入－>1 MW 并聯 17 pF ；zui大輸入電壓 150 VRMS。
　　觸發類型
　　邊沿－常規式電平驅動觸發。任何通道上的正負斜率。耦合選擇：DC 、噪聲抑制、高頻抑制、低頻抑制。
　　視頻－可在所有行或單行、奇/偶或所有場或模擬 HDTV 格式(1080i, 1080p,720p, 480p)上觸發。請見 TDS3VID、TDS3SDI 應用模塊(選項)的擴展視頻觸發和測量功能。
　　邏輯（需配備TDS3TRG）
　　模式：確定特定時間內真偽的 AND 、OR 、NAND 、NOR 。
　　狀態：任何邏輯狀態。可在時鐘的上升或下降邊沿觸發。邏輯觸發可用于2 個（不是4 個）輸入的組合。
　　脈沖（需配備TDS3TRG）
　　寬度(或毛刺)：可在小于、大于、等于或不等于可選時限范圍內(39.6 ns 至50 s)的脈沖寬度上觸發。
　　欠幅脈沖：可在穿過一個閾值，但于再次穿過該閾值前不能穿過第二個閾值的脈沖上觸發。
　　轉換速率：可在快于或慢于設定速率的脈沖邊沿速率上觸發。可為上升邊沿、下降邊沿或二者兼有。
　　通信(需配備TDS3TMT) －為按照ANSIT1.102 標準進行的DS1/DS3 電信屏蔽測試提供所需的隔離脈沖觸發功能。
　　交替－依順序將每條在用通道作為觸。

測量系統
　　自動波形測量 －周期、頻率、+寬度、－寬度、上升時間、下降時間、+占空比、－占空比、正向過沖、負向過沖、高、低、zui大、zui小、峰-峰、振幅、平均、平均周期、均方根、周期均方根、短促脈沖串寬度、延遲、相位、面積（Area）、周期面積（Cycle Area）。可顯示四種任意組合的波形測量值。
　　注：面積（Area）、周期面積（Cycle Area）的自動測試必須添加TDS3AAM模塊。
　　閾值 －可按百分比或電壓設置各種閥值，如，上升沿從10%～90%（或0.1V～0.9V）等。
　　選通 －有三種選通方式，整個信號選通、屏幕內選通或垂直光標間選通。
　　整個信號選通：以整個信號的數據為測試的數據，進行各種數據處理。
　　屏幕選通：以屏幕內信號的數據為測試的數據，進行各種數據處理。
　　垂直光標選通：以垂直條間信號的數據為測試的數據，進行各種數據處理。
　　偏移校正 －可用手控方式輸入通道間的偏移校正值 (±10 ns)，以獲得較好的定時測量值和更精確的數學波形。
　　計算算子－加、減、乘、除。

"快捷菜單（QuickManu）"
　　快捷菜單（QuickManu）功能使屏幕顯示兩組菜單，一個在屏幕下方，一個在屏幕右邊。菜單中包含了示波器使用的常用功能，這樣，在實際的使用中，操作得到了簡化。

"AutoSet"自動設置功能
　　自動設置功能是對垂直方向、水平時基、觸發方式、采集方式等基本的功能進行設置，自動適應被測信號，能大體地、穩定地捕獲波形，為進一步的優化波形提供方便。在多通道測試中，能夠以通道號zui小的通道為觸發源，捕獲所有測試通道的信號。
　　e*Scope TM網上遙控功能
　　e*Scope TM意味著用戶可從任何地方通過因特網或PC來機控制TDS3000B示波器，即為您提供了超出工作臺的測試。
　　TDS3000B示波器內置網絡接口卡，并以RJ45接口輸出，用戶只需通過將TDS3000B示波器連接到局域網(LAN)，并設置好儀器的IP地址，使用PC 機的瀏覽器，在"地址"窗口中輸入TDS3000B示波器的IP地址，就可在網上進行遙控作業。示波器的回應將使用戶能夠從瀏覽器對其進行瀏覽和控制。用戶還可將e*Scope控制軟件下載到 PC 機，通過圖形界面使用TDS3000B示波器的屏幕和前面板控制。

11種語種界面支持
　　本產品支持11種國家的語言文字，如：中文簡體、中文繁體、英文、日文、韓文、意大利文、法語、西班牙語、俄語、葡萄牙語、德語等。

顯示模式
　　波形模式 －點、向量和可變余輝。
　　刻度板 －全標、網格、交叉線、幀、NTSC、PAL、SECAM、100%和75%彩條矢量示波（需用選項TDS3VID和TDS3SDI視頻應用模塊）。
　　格式 －YT、XY和門控XYZ（帶Z軸空白顯示的XY，僅在TDS30X4B上提供）。

VocalLink TM 語音控制軟件
　　如今，電子器件越來越小，導線間距更加緊密，電路板上的密集封裝和極其細微的點距需要使用雙手來精確的放置探頭，這樣就使操作示波器的同時保持探頭的良好接觸成為挑戰。VocalLink TM 軟件可以讓你"君子動口不動手"地進行控制示波器的操作，使你的雙手從控制操作中解放出來，集中到探頭對被測信號的穩固接觸，從而保證精確地、可持續地測量。
　　VocalLinkTM軟件分為基本版和專業版，專業版軟件（VocalLinkPro）還具有完善的宏指令設置功能。通過設置，用一個簡單的語音就可以執行復雜、重復的測試，從而大大地提高了您的工作效率。



訂購指南

TDS3000C系列示波器訂購信息：
　　TDS3012C, TDS3014C, TDS3032C,TDS3034C, TDS3052C, TDS3054C主機

可選附件：
　　TDS3TMT －電信模板測試應用模塊。
　　TDS3AAM －高級分析模塊。
　　TDS3LIM －極限測試模塊。
　　TDS3FFT －快速傅里葉變換 (FFT) 模塊。
　　TDS3TRG －高級觸發應用模塊。
　　TDS3VID －擴展視頻應用模塊。
　　TDS3SDI －601 串行數字視頻模塊。
　　TDS3GV －GPIB（IEEE-488.2）、VGA 和 RS-232 三合一接口。
　　TDS3GM －GPIB（IEEE-488.2）、RS232，二口合一接口。
　　TDS3VM －VGA顯示輸出、RS232，二口合一接口。
　　TDS3EM－以太網接口、可編程RS232，二口合一接口。
　　TDS3BAT NIMH －NiMH 電池組，可在無輸電線情況下連續操作 2 小時。
　　備注：本儀器以電池供電時，須在使用時保持接地，建議使用儀器背部接地接線柱進行接地。
　　TDS3PRT －TDS3PRT 插入式打印機為TDS3000C增加了易于使用的隨機文件打印能力。使用時，只需將打印機插入示波器背后的標準并行端口，按下Hardcopy （硬拷貝）按鈕即可打印屏幕顯示，可以使用電池操作，真正做到隨時隨地地打印。
　　
