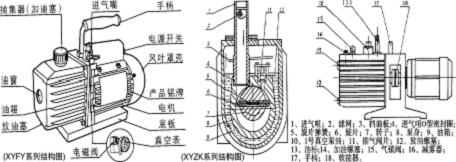

XYFY、XYZK系列旋片式真空泵使用說明書一、真空泵結構圖為了方便您認知本公司真空泵的各個部件，我們提供了簡單直觀的真空泵外觀

菏澤市鑫源儀器儀表有限公司創建于1980年，2004年改制為菏澤鑫源儀器儀表有限公司(原菏澤儀器技術研究所)，成立了股制企業，公司現有員工118人，其中高級工程師6名，工程師12名，技工24名，專業銷售人員28名。 我公司座落于牡丹之鄉——菏澤市，是京九鐵路于新石鐵路交會之處。交通十分便利，萬畝牡丹盛開之季，景色優美。我公司有5600平方米的研究生產廠地，3600平方米的科研辦公樓，技術力量雄厚，是一個集研制、開發、生產、銷售、一體化企業。 菏澤市鑫源儀器儀表有限公司生產五百余種實驗儀器，主要有：旋轉蒸發儀、反應釜\加熱系列、攪拌系列、離心系列、低溫系列、高溫系列、水質分析、環保分析。油品分析等分析一起及貧賤。還經營國內外70多個廠家名牌儀器及配件。 菏澤市鑫源儀器儀表有限公司產品注冊商標為“鑫源”牌，產品覆蓋率已占石油、化工、科研、教育、醫藥等化驗室行業的85%以上。部分產品出口東南亞，尤其是菏澤市鑫源儀器儀表有限公司生產的原油含水自動快速測定儀和COD分析裝置，均被石油和環保部分指定為推薦產品。

型號	XYFY-1		XYFY-1.5			XYFY-2			XYFY-3		XYZK-A	XYZK-B		XYZK-C			XYZK-D
額定電源	220V~/50Hz										220V/50HZ
抽氣速率 （L/S）	1	1.5			2			3			0.5	1		2		4
極限壓力 （Pa）	5										6×10-2
電機轉速 （r/min）	1440										1400
電機功率 （W）	150			180			250			370	180		250		370			550
加油量 （mL）	220			220			250			250	420		400		480			550
外形尺寸（mm）	290×110×240			315×120×240			336×123×255			385×140×280	440×125×256		445×125×256		478×148×277			518×148×277
重量（kg）	7.2			9			12.5			23.5	18		19		27			30
進氣口徑（mm）	Φ6			Φ6			Φ9			Φ9	Φ16		Φ16		Φ25			Φ25
類型	單級旋片式真空泵										直聯雙級串聯旋片式真空泵

故障現象	故障原因	消除方法
真空度低	1、油量不足	加油至油標中心線
	2、泵油乳化、不清潔	更換新油
	3、泵的進油孔堵塞或供油不足	清理進油孔，清洗濾網
	4、泵連接管道容器滲漏	檢查連接管道容器，杜絕滲漏
	5、泵選用不當	核對被抽容器大小，重新計算并選用正確的泵型號
	6、泵使用太久，零件磨損造成間隙增大	檢查修理或更新泵
漏 油	1、油封損壞	更換油封
	2、油箱連接處松動或損壞	旋緊螺釘更換O形圈
噴 油	1、油量過多	放油至油位線
	2、過口壓力長期過高	選用適當大抽速泵
起動困難	1、油溫過低	進氣口通大氣，斷續啟動電機或把泵油加熱
	2、電機或電源有故障	檢查修理
	3、異物落入泵內	檢查消除
	4、電源電壓過低	檢查電源電壓
