一、 概述

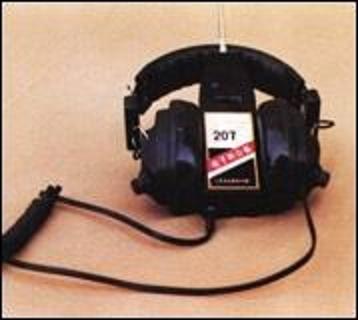

207電子聽診器是一種檢查機器故障的基本、必要的便攜式電子儀器。各項性能指標均同于瑞典LE—12電子聽診器。

207電子聽診器能在機器運轉時探測到軸承、齒輪、活門、閥體、曲軸、氣缸、變速箱……等運轉部位的缺陷和故障所產生的沖擊振動。即使在非常惡劣的噪聲環境中，207也能使維修工人清晰地分辨出機器雜音的部位和嚴重程度。

二、 適用范圍

207電子聽診器可以應用于冶金、建材、化工、輕紡、電力、礦山、電機、船舶、汽車、飛機、機床及各種工程機械、重型機械等一切旋轉式和往復式機械領域。特別是一些大型設備、關鍵復雜設備、長期連續運行的機械設備更需要使用207電子聽診器。

207電子聽診器是每個維修工、點檢工、機械車間班組必備的儀器，是檢查機器故障的高性能儀器。

三、 原理

一臺運轉正常的機器，產生著比較平穩的簡諧振動。振動的主頻率與機器的運轉速度一致，機器振動的加速度幅值一般比較小。當機器出現局部磨損，基礎下沉，部件變形，某些構件產生劃傷、裂痕、缺陷、轉子不平衡、軸不同心、機器缺油、油臘厚度不一致等故障時，機器振動信號就會增加若干不同頻率、不同幅值的錯綜復雜的沖擊振動信號。因此，結論只能是：振動反映了機器狀態。探測和分析機器的振動和沖擊信號，就能判斷機器發生故障的部位及其嚴重程度。

207電子聽診器中有一個靈敏度很高的振動加速度傳感器，能將各種不同頻率成分的機械振動，（包括其微弱的振動）轉換成電信號。電信號的大小與振動加速度的幅值成正比。

傳感器測得的電信號，由放大倍數很高的寬頻線性放大器放大，從立體聲耳機中就可以直接聽到已經放大了幾千倍的機器的各種振動響應；輸出接普通錄音機，則可將機器的振動信號記錄在盒式磁帶上；輸出還可以直接與示波器等記錄儀器連接。

必須強調指出：207電子聽診器是直接將機器的振動轉換成電信號后放大若干倍，并不是簡單的將振動引起的環境噪聲放大。因此，207具有靈敏度高、分析能力強、抗干擾好、判斷準確等特點。

四、 主要性能參數

1、 傳感器類型：壓電加速度型

2、 大靈敏度：約800mv/g

3、 信噪比：>60dB

4、 探針諧振頻率：>20KHz

5、 探針長度： 100mm

6、 整機功耗：<15mW

7、 電源：DC、9V

8、 體積：長170、寬50、高33mm

9、 重量：240g

五、 使用

1、一般使用：該儀器使用十分簡便。將探針緊緊地擰在傳感器底座上，將耳機插插在輸出插孔內，戴上耳機。打開放大器旋鈕、指示燈，用手輕輕撫摸探針，耳機里可以聽到撫摸的呼呼聲。調節兩只耳機上的音量旋鈕至大。將探針接觸運轉中的機械的某一部位，即可從耳機中清晰地聽到機械運轉中的各種振動。

2、正確的判斷：

當耳機里傳出清脆尖細的聲音時，說明振動頻率較高，一般是相對較小的構件，較小的裂紋，強度相對較高的金屬部件產生了局部缺陷。

當耳機里傳出低沉混濁的噪聲時，說明振動頻率較低，一般是相對較大、較長的構件，較大的裂紋或缺陷，強度相對較低的材料。

當耳機里傳出的噪聲比平時增強時，說明機器故障正在發展，聲音越大，故障越嚴重。

如果耳機里傳出的噪聲不再是有規律的間歇出現，而是隨機的雜亂出現，這說明某個部件已經松動，隨時會出現意外事故。

3、低轉速機械設備的故障探測：

即使是轉速較低的運轉機械發生故障，例如轉速為60轉/分（1Hz）的球磨機，也能用207電子聽診器查探出故障的部位及其嚴重程度。因為，當這臺球磨機在理想狀態下運轉時，從軸承外殼測量的簡諧振動是1Hz，207耳機低頻時無響應（傳感器及放大器均能在低頻下工作，放大后的信號可輸出到其它顯示記錄儀器），人耳也聽不到1Hz的聲音（屬于次聲波）。但是，當球磨機出現故障時，假設是軸承環某一部位裂痕，球磨機每轉一圈，軸承環的裂痕產生一次沖擊振動。而沖擊振動的頻率是非常豐富的，一般均覆蓋了聲波（20—20000Hz）和超聲波。也就是說，每間隔1秒鐘，207探測到一次沖擊振動。因此，207電子聽診器完全能夠探測到低轉速機械所產生的故障。

低頻時的沖擊振動207能夠探測可以用手表驗證。將探針接觸到手表的金屬外殼，就可以清晰地聽到手表的聲音。

還可以在收聲機上做一個試驗，當收音機播放音樂時，將207的探針接觸到揚聲器的金屬外殼（或金屬環），你可以從207的耳機中清晰地聽到音樂。離開金屬環，207并不起傳聲放大作用。這個現象說明：揚聲器播放的音樂引起金屬環的振動、207將金屬環的振動轉換成電信號并加以放大，耳機又將放大后的電信號轉換成音樂（聲）。既然用207可以從金屬環的振動中，明確地分辨出男低音和女高音，銅管樂和打擊樂，也就能用207探測和判斷出機器發生的各種不同的故障。當然，這需要一定的實踐經驗的積累。
