SFQ三倍頻發生器

一、產品概況

　　對于電力變壓器、電壓互感器等被試品，除了要對全絕緣變壓器的主絕緣進行外施工頻高壓試驗外，而且還要對變壓器的縱絕緣以及半絕緣變壓器的主絕緣進行感應高壓試驗。
　　根據國家試驗《GB311.1 - 97》標準，對電力變壓器及電壓互感器感應試驗電壓大致2～3倍zui大工作相電壓考慮。眾所周知，變壓器在額定頻率，額定電壓下，鐵芯接近飽和，若用工頻電源在被試變壓器繞組兩端施加大于額定電壓的試驗電壓，則空載勵磁電流會急劇增加，達到不可允許的程度，從感應電勢的關系式可以看出，為了施加大于額定電壓的試驗電壓，而又不使鐵芯飽和，可采用增加電源頻率(f)的辦法，必須用三倍頻電源發生器。

二、使用環境

1. 電源條件： 三相380V/50Hz

2. 輸出電壓：300V  150Hz  波形失真≤5%

3. 環境溫度：-15℃～ 40℃

4. 海拔高度：不超過1000米

三、使用方法

1、  按試驗接線圖接好工作線，注意三倍頻外殼必須可靠接地。

2、  合上三相調壓器電源。

3、  合上三倍頻電源控制箱，控制箱電源指示燈亮(綠色)，按下啟動按鈕，工作指示燈亮(紅色)，此時三倍頻發生器已產生三倍頻率及電壓。

4、  順時針旋轉控制箱調壓器手柄，調壓器升壓到額定電壓。

5、  密切注意儀表指示以及被試品情況直至所需試驗時間。

6、  試驗完畢后，逆時針旋轉控制箱調壓器手柄降壓，然后按下停止按鈕，并切斷電源。

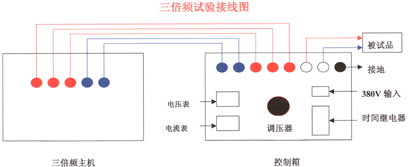

三倍頻工作原理圖



1. 三倍頻發生器 ;

2.  電源控制箱

四、注意事項

　　在增加頻率后，為了避免介質損耗增加對絕緣帶來不利影響，試驗時間應相對縮短。

五、可供配套

1、電源控制箱
2、三倍發頻生器
3、產品說明書及合格證

　　感謝您選用本廠生產系列試驗產品，您如果要使用時，可需改進的地方，望來函告之，以便更好地為您服務，歡迎您光臨指導！
　　謝謝！
