四、汽液兩相流疏水器訂貨須知：（附簡圖）
1、用戶提供配用汽液兩相流裝置為何種設備，及有關壓力、溫度出口管徑等參數;
2、提供各連接系統法蘭，接管具體尺寸;
3、方位空間及原系統流程圖;

汽液兩相流疏水器調試說明

一、汽液兩相流疏水器調試要求：
1、就地水位計指示清楚，電接點水位計信號準確無誤；
2、加熱器保護動作穩定可靠；
3、機組運行穩定，并具備升、降負荷條件；
4、疏水系統各閥門、管道無泄漏。
二、汽液兩相流疏水器調試步驟：必須在zui大負荷下進行調試：
1、將旁路閥3主調節閥4全開，調節汽閥5全關，正常時應無水位；若出現水位，應檢查管路及閥門是否有堵塞問題及系統原因，并由用戶解決。
2、緩慢關閉旁路閥3其他閥門不動，可能出現情況：無水位或低水位，說明符合運行參數，可進行以下3操作。
3、緩慢打開調節汽閥5，至水位上升到正常水位時停止操作。若調節汽閥5全開，水位仍很低，則繼續4操作。
4、逐漸關主調節閥4，水位應慢慢上升（此時要慢慢操作該閥門），在水位接近正常水位時，停止操作，觀察水位上下波動情況，并做適當調整。
三、調節特性及低負荷實驗：
逐漸降低負荷到機組投高加的經濟運行zui低點為止，觀察水位保持情況：如長時間無水，再調節主調節閥至有水位，漸升至zui高負荷時，水位上升不超過報警上限即試驗通過，否則再做適當調整。（開旁路或主調節閥，或關汽閥，找出平衡點。）整個調試工作需當班值長同意，汽機值班員操作。若遇機組其他故障，停止試驗，退出現場。

注：請勿隨意動閥門，以免影響正常運行。
（調試完成后，運行正常，一般啟停機不需操作）

汽液兩相流自動疏水器安裝說明

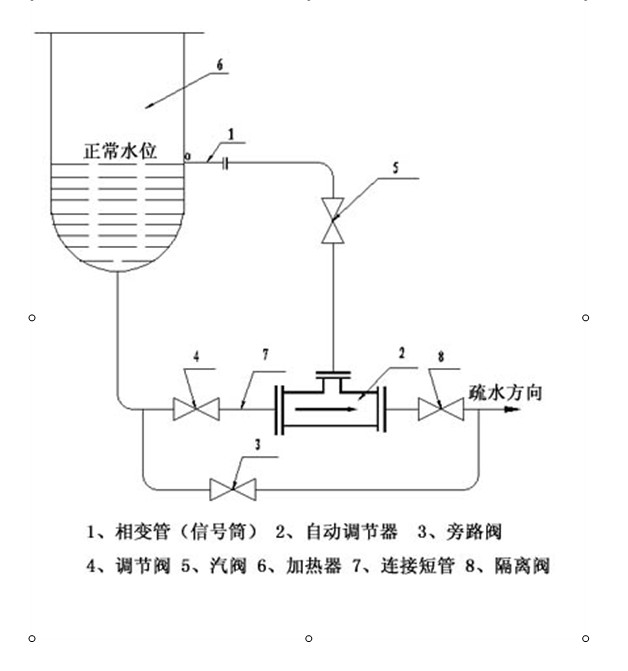

一、自動疏水器安裝系統簡圖：（詳見簡圖）
注：疏水器由廠家提供；隔離閥、旁路閥由用戶自備，勻需用閘板閥，不得用截止閥。
二、疏水器的安裝：
1、安裝方向：
（1）、疏水器本體上所標“→”箭頭方向應與疏水流動方向一致。
（2）、疏水器水平安裝及垂直安裝均可。
2、安裝位置：
（1）、疏水器安裝時應盡量靠近容器本體（使調節汽管盡量縮短）。
（2）、疏水器前應一短管相連，短管長度L=250mm，不能有彎頭。
3、安裝系統前不得有其它設備（如閥門、疏冷器等）。
三、隔離閥的安裝：(如圖所示)
1、隔離閥安裝在調節器之后，通過一短管連接。閥門的規格由用戶根據系統壓力等級配置。
2、必須是閘板閥。
四、旁路的安裝：(如圖所示）
1、旁路閥也應是閘板閥，便于流量調整的修正。閥門規格按系統壓力等級配置。
2、旁路管徑應視系統情況而定，可小于主疏水管，也可相同。
五、相變管的安裝：
1、相變管必須水平安裝，且盡可能靠近加熱器。
2、相變管與加熱器連接處的孔徑須與調節汽管徑一致。開孔位置應在加熱器的正常水位水平位置處。
3、調節汽管必須保證其盡量短，彎頭盡量少，避免壓力損失太大。在管道上加裝一相同管徑規格的汽閥，用于控制蒸汽流量。
