DHX型高壓核相儀

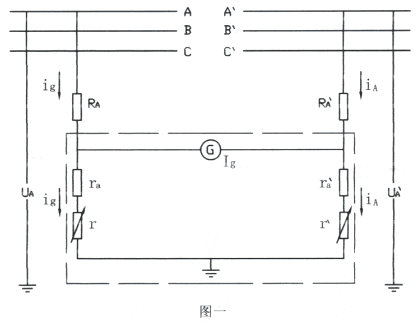

 一、概述 DHX 型高壓核相儀適用于高壓電力線路的相位核定工作，該產品由上海市電力研究院會同市供電局，對該產品進行了電氣性能方面的試驗，現將試驗結果整理如下： 二、工作原理 圖一中，RA=RA′為固定電阻核相棒。固定電阻Ra=Ra′可調電阻r與r′和微安表Ig組裝成一只核相表。根據廣義交流電橋原理。當UA=UA′時，調節r和r′可使電橋平衡，即Xg=0，此時，被測兩端電端電壓幅度值和電位相同。如果兩端電壓電位相同，而幅值不完全相等，調節r和r′仍能使電橋平衡。只有當兩端相位不相同時，調節r和r′不能使電橋平衡即Ig=0。此時，被測兩端電壓不是相同位。 高壓核相儀生產供應商，電力電器設備提供高壓核相儀,高壓無線核相儀等產品，高壓核相儀自投放市場以來，以其雄厚的技術力量，過硬的產品質量，完善的售后服務體系，獲得廣大用戶一致好評。
  （2）測試結果見表4。
 5、現場實測
根據上海市供電局現場實測10kV、35kV和110kV系統的核相結果見表5。
四、結論
1、DHX 型核相儀系在運行電壓下，進行高壓電力線路的核定相位工作，屬帶電測試工具，特別對直接接觸高電壓的核相棒進行了較高的工頻耐壓試驗。結果表明其緣性能和安全距離均能滿足電業安全規程要求。另外由于核相棒末端裝有放電指示管，當核相棒末端與核相表連線斷開情況下，也能保證人身和設備安全。 2、從模擬兩端電壓來看zui大相位差30°的同名相電壓（如經過長距離輸電的線路），雖然調節r和r′電阻不能使電橋完全平衡。但與不同名相的其他兩相所測得Ig值相比，它們之間的差值2～3倍，仍能分辨三相的不同相位。 3、經有關供電局較長時間的實際使用，普遍反映該儀器安全、可靠、使用方便，核相分辨能力高，攜帶輕便。 4、該儀器經過一定的高壓校驗后，還可作測量高電壓之用。 三、測試結果
1、單根核相棒電阻值和外形測量結果見表1。
2、單根核相棒工頻耐壓試驗結果見表2。
3、單根核相棒、電抗元件發熱試驗結果見表3。
測試時環境溫度：17.5℃。

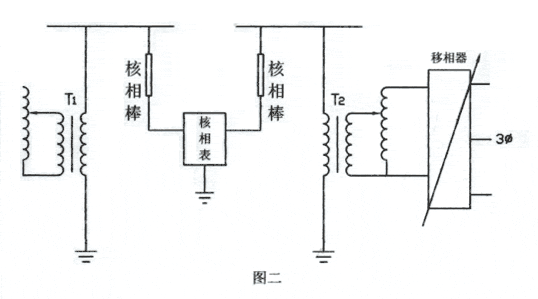

4、核相儀整體試驗 （1）試驗室測試接線見圖二。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
