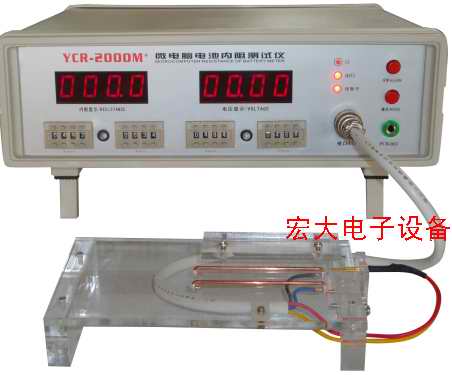

該儀器是用于測量電池內部阻抗及電壓，它是對被測對象施加1KHz交流信號，通過測量其交流壓降而獲得其內阻（它不同于多用表測量電阻的原理，它所測量的值上毫歐級，而多用表測量的是歐姆級，且多用表只能測量無電源對象的阻值，而內阻儀不僅可測無源對象的阻值，也可測有源對象的阻值），它通過測定內阻來判斷電池的優劣。不僅測試速度快且可靠性高。它的zui大優點是能夠設定測試參數的范圍，實測結果不在設置范圍之內，微電腦系統可以自動報警。杜人為誤判誤讀的錯誤，保證產品質量。這也是與普通內阻儀的區別所在。

二、適用范圍：

1、移動使用的鎳鎘、金屬氫化物電池（組）鋰電池。

2、鉛酸蓄電池和免維護蓄電池。

3、也可適用各類電池研究試驗的科研單位和生產廠家。

三、產品特點：

1、智能報警系統：與普通內阻測試儀相比，此種測試儀帶有智能報警系

統，電池的電壓、內阻范圍可進行設置，測量結果超過設置的范圍，微電

腦系統可自動報警。

2、程序智能：此儀器內部帶微電腦系統，單片機控制，采用智能化程序。

3、操作簡便：配送快速測試架，安裝銅條，方便操作。

4、選材嚴格：所有選材都是進口組件，采用原裝進口2543IC集成管，運

算速度快，可靠性高。

5、測試精度高： 電壓分辨率：0.01V

內阻分辨率：2?：1m? 200m?：0.1m?

6、測試速度快：能在瞬間顯示測試結果。

四、安全工作準則：

為避免儀器或被測電池受損，請遵循以下原則：

1、使用前先檢查儀器的外殼是否有斷裂或缺少配件，特別注意連接器附近的緣。

2、檢查測試針是否導通。

3、同一固定板上的兩個測試針不得相接觸以防短路。

4、切勿在爆炸性的氣體、蒸氣、酸性環境或灰塵附近使用。

5、測量時，電池的內阻和電壓必須在儀器所測量程范圍內，否則讀數不準，超過額定電壓（19.99V）會燒壞儀器。

6、嚴禁測量高電壓電源，否則后果自負！

五、綜合指標：

1、輸入電壓：AC220V±10% 50Hz±2Hz

2、溫度：0—50℃

3、外形尺寸：300×250×100（㎜）

4、重量：1.5㎏

5、保險管：0.250V快熔式保險管

6、顯示器：數字式

六、測量范圍及精度：
