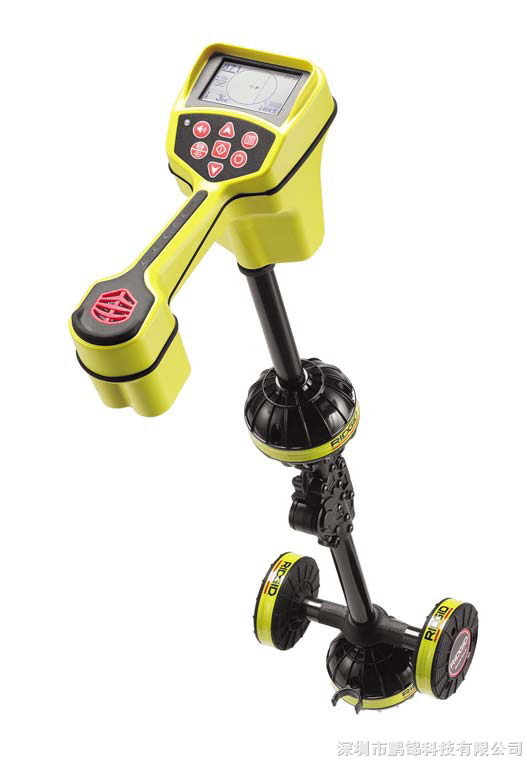

管線定位儀SR-20

SR-20簡介：

頂端級管線定位儀！智能化管線定位儀！操作簡單！定位！使用！美國里奇是專業生產和銷售管道業以及相關行業所需的高品質RIDGID品牌工具，是上專業管道業及其相關行業的供應商。其中推出的管線定位系列：SR-20、SR-60、SR-24。型號發生器：ST-305(5W)、ST-510(10W)、ST-33Q+(+5W)，感應型號夾鉗：10cm。

多功能管線定位儀SR-20 。

技術參數:

SR-20接收機

信號處理天線：8個立體天線。

有源探測頻率：128HZ 1KHZ 8KHZ 33KHZ

無源探測頻率：50HZ 60HZ 100HZ（CPS信號） 120HZ

<4KHZ 4KHZ—15KHZ 15KHZ—36KHZ

信號發生器頻率：16HZ 512HZ 16Khz 8KHZ 33KHZ 等

定 位 精 度：深度值的±3% 無強干擾情況下
測 深 精 度：

0-3米 深度值的±4% 無強干擾情況下

3-5米 深度值的±5% 無強干擾情況下

5-9米 深度值的±8% 無強干擾情況下

方向測量精度：15°以內 彎點/三通點2米內

5°以內 彎點/三通點2米內

重量：1.8公斤

ST-510發射機（功率10W）

頻率：128HZ 512HZ 577HZ 815HZ 820HZ 980HZ 1KHZ 8KHZ 33KHZ 262KHZ 等大約20個頻率

顯示內容：顯示輸出電流大小，同時顯示輸出功率、

輸出電壓和回路緣電阻大小。

電源：8節1號 電池 或外接12V充電電池

ST-510發射機 ST-305發射機

ST-305發射機（功率5W）

頻率： 1KHZ 8KHZ 33KHZ

電源：6節2號電池

產品特點：

SR-20使用全向天線，帶來具有革命性的圖形顯示界面，能夠簡單、有效的提供豐富的地下管線定位信息給用戶。SR-20不但可以追蹤信號發射器的頻率來進行定位，而且還可以通過的無源探測模式來探測定位地下的金屬管線。

•配合使用信號發生器進行管線定位（有源探測模式）
•直接使用管線定位儀進行管線定位（無源探測模式）
•探測內窺系統攝像頭位置（需連接512Hz信號發生器）
•所有SeeSnake®內窺系統（均含512Hz信號發生器）
•也可檢測其他廠家生產的33kHz，640Hz信號發生器
•探測帶有信號發生器的高壓清洗機水管和疏通機鋼索液晶屏顯示

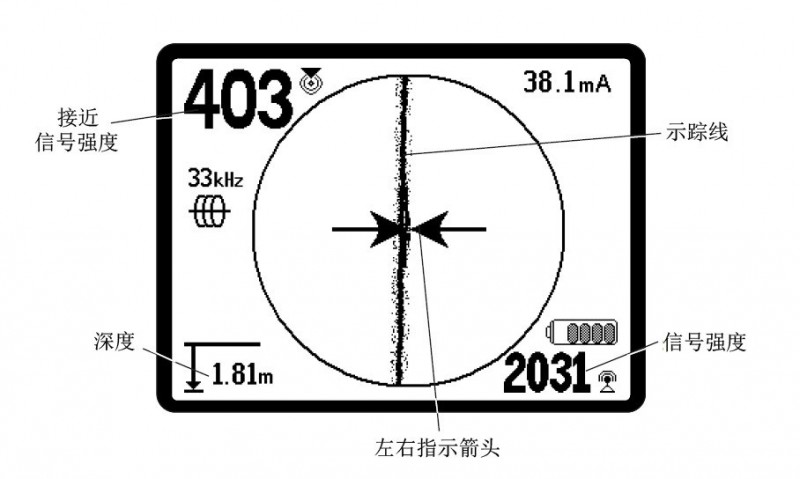

•3.0"LCD液晶顯示屏
•實時顯示深度
•自動背光功能
•所有信息顯示在同一界面，無需翻頁
•顯示目標管線走向，深度及變化情況
•導向箭頭設計，引導操作者快速找到目標
•目標接近參數顯示幫助操作者盡快靠近目標管線正上方
•全向探測：結合電力（<4kHz）及無線電信(4~15kHz，15k~35kHz)探測模式來定位，鎖定強定位頻率，可同時定位多根管線（多3根），避免未知金屬管線的遺漏



標準配置：

ST-510發射機或ST-305發射機1臺

SR-20接收機1臺，

4＂感應式信號夾鉗
直連導線1條，接地棒1根，儀器箱1個，說明書1套

產品應用：
SR-20可以在不開挖的情況下，對金屬管線的位置,深度和方向直接進行定位和測量，主要應用在石油、天然氣、城市自來水、城市天然氣/煤氣、電力、通信，鐵路、軍區、廠礦企業、管線探測工程單位、監理公司、政府管線管理和監督部門的日常管線維護、安裝和測量等業務工作中。

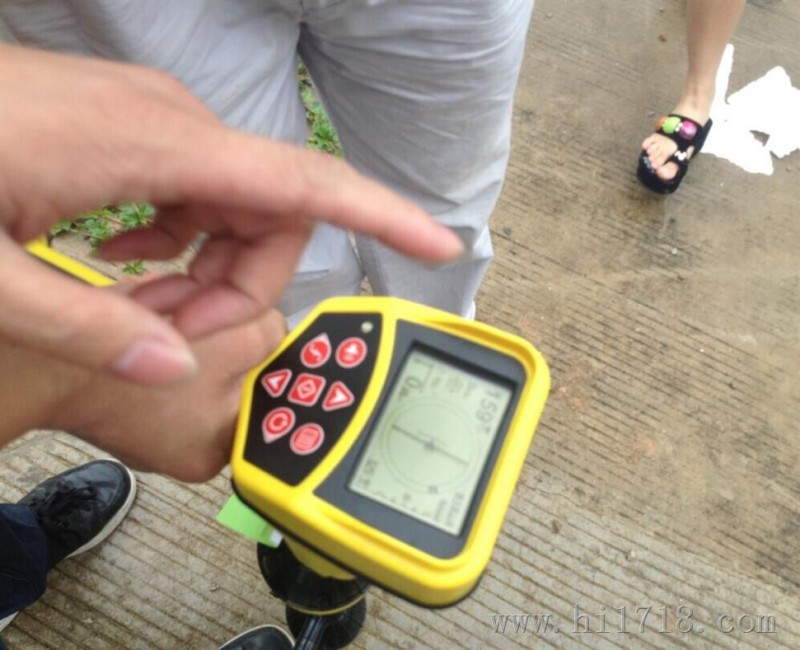

管線定位儀SR-20現場展示：

頂端級管線定位儀！智能化管線定位儀！操作簡單！定位！使用！頂端級管線定位儀！智能化管線定位儀！操作簡單！定位！使用！
