感謝您選擇本公司提供的JTCSG3000紅外測溫儀。JTCSG3000紅外測溫儀由紅外光學鏡頭、濾光片、傳感器和電信號處理單元、激光器等組成，能夠探測來自被測量目標的紅外輻射，并根據其輻射強度確定瞄準目標的溫度。JTCSG3000紅外測溫儀提供三線制4－20mA電流輸出，可以方便地安裝在多種應用場合，特別適合于需要長距離、較強干擾的工業環境的安裝。JTCSG3000紅外測溫儀采用銅鍍烙外殼，在工業現場具備良好的防護能力。

提示：使用之前仔細閱讀此手冊。商保留在技術進步時改變產品參數的權利。

北京JTCSG3000紅外測溫儀技術指標：

基本性能：保護：IP65(NEMA-4)；工作溫度：0－60℃；存儲溫度：-20－80℃；相對濕度：10－90％（不結露）；外殼材料：銅鍍烙；電纜長度：3m，或定制。

電氣參數：工作電源：12－24VDC；zui大負載：750歐姆（24VDC）；輸出信號：4-20mA。

測量參數：光譜范圍：0.8um；溫度范圍：700－3000℃；光學分辨率：100:1；響應時間：30ms（95％）；測溫精度：±1％（環境溫度：23℃±5℃）；重復精度：±0.5%（環境溫度：23℃±5℃）。

北京JTCSG3000紅外測溫儀安裝：

機械安裝：JTCSG3000金屬殼體帶M27×1.5的螺紋，可用于直接安裝，也可通過使用安裝支架進行安裝，可調安裝支架能夠使測量頭的調節更加方便。在調整被測目標與測量頭時必須確保光路無遮擋。

電器安裝：紅色：24V電源正；黑色：電源地；黃色：電流輸出正；屏蔽層：電流輸出負；棕色：RS485+；白色：RS485-；灰色：RS485地線。

設備通訊協議：1.通訊波特率：96002.數據位：8位3.停止位：1位4.效驗位：無5.采用ModBus通訊協議RTU方式傳送數據。6.通訊數據格式：RTU模式。

北京JTCSG3000紅外測溫儀原理及注意事項：

紅外測溫原理：任何物體都將根據其表面溫度向外部發射紅外輻射，輻射的強度隨物體溫度的變化而變化。針對目標溫度的不同，不同的紅外測溫儀選擇不同的的測量波長進行溫度測量。通常采用0.8um波長，測量700℃到3000℃的目標溫度。非接觸測溫是紅外測溫儀zui大的優點，使用戶可以方便地快速測量難以接近或移動中的物體。

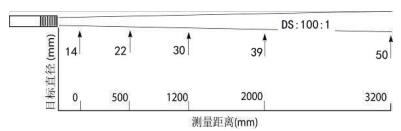

安裝距離與測量尺寸：JTCSG3000光學分辨率是100:1，相應的測量視場可以參照所附光路圖近似計算。為提高測量精度，測量時應保證被測目標的尺寸大于測量視場，特別是當目標或測溫儀有晃動的現場。

工作環境：JTCSG3000用將造成測量精度下降知道儀器損壞。可以選擇合適的附件改善工作環境。

測量通道及鏡頭清潔：應保證測量通道的清潔，灰塵、煙塵都會影響輻射能量的傳遞，降低測量精度。測溫儀光學鏡頭必須保持清潔，避免因粘有灰塵、煙塵等污染物而導致測量誤差甚至損壞鏡頭，若鏡頭粘有灰塵。可用清潔的棉簽或鏡頭紙蘸無水酒精擦拭。

電磁干擾：為了防止電磁干擾，在安裝時盡量使紅外測溫儀遠離電磁場源（比如電動機、馬達、大功率電纜等），如有必要可加金屬套管改善屏蔽效果。注意：傳感頭的屏蔽應良好接地。

高溫輻射：在安裝時盡量避免紅外測溫儀直接瞄準遠超測量溫度范圍的高溫目標，如太陽、高溫爐膛等。同時注意避免高溫源在目標附近產生的反射對測量精度的影響。

包裝清單：

標準配件：JTCSG3000紅外測溫儀（含電纜）；可調支架一個，用戶手冊。請檢查產品包裝是否有損壞，有任何損壞請立即通知當地的代理商，并請保留損壞的包裝供檢查。您可以在產品的標簽上找到產品的序號，當您聯系客戶服務部門要求維護、定購配件或維修時請出示序列號。

北京JTCSG3000紅外測溫儀維修：

當您使用JTCSG3000紅外測溫儀遇到任何問題時，請聯系我們的服務部門。我們的客戶服務人員將就如何設置及維修紅外測溫儀給予你技術支持。經驗證明，上述的這些問題大都可以通過解決，請您在決定將儀器寄給我們之前先與我們的服務部門取得聯系。

北京JTCSG3000紅外測溫儀保證：

每臺儀器都經過質量檢驗程序，請放心使用，如果發生任何問題，請立即聯系服務商。儀器從出廠起保質期為12個月。過保質期后，商對所維修或更換元件部分的保質期為6個月。因使用不當或疏忽造成儀器的損傷不在保修范圍。私自拆卸也不在保修之列。商不對任何間接的損害負責。在保修期內若儀器出現問題，可以維修，標定或修理，期間發生的運費由發貨人承擔。商有權選擇更換產品部件而不是修理。如果儀器故障是由于用戶的使用不當或疏忽造成，用戶必須負擔維修費用，在這種情況下用戶可以事先詢問維修費用。
