一、特點 Advantages

全量程保持高的靈敏度儲罐,管道,反應釜直接插入安裝方便,使用簡單

在線測試高準確度和重復精度無機械易損部件, 無維護

二、應用 Applications

石油化工，有機液體常量濃度測試水相液體，漿體濃度測試雙組分混合物濃度測試

三、技術參數 Specifications

1）變送器 Transducer

常用變送器：BD5CC/室內，BD5IC/室外標準型號：

螺紋連接:T-BD5xCD+EMC1204pp/c_T100_R60_P1.6

法藍連接:T-BD5xCD+EMC1204pmF150_T100_R60_P1.6 * 注：其它工作溫度， 壓力，連接的變送器可以訂貨。

準確度: +/-1.0%FS 相對或 0.1%, 大者為準

重復精度：+/-0.1 %

分辨率：< 0.1%

量程： 0-60%(到反相); 0-

工作溫度 (傳感器): -40℃ to 300℃

工作壓力： 1.6MPa (標準) , 可提供 4.0 Mpa, 需訂貨

安裝連接：ZG1” (標準); 可以訂做法藍式(標準 150mm)

總長： <680mm

重量： 2.5~4 kg

接觸材料：1Cr18Ni9Ti, 聚酰亞胺. 特殊要求可以訂貨

安全性： Ex ia 本安設計

使用環境: Class 1,Group A/B/C/D; Class II,Group E/F/G；NEMA 7;NEMA 8；NEMA 9

應用要求：油水混合必須均勻一致; 其它液體濃度/濃度測試,需

要工程咨詢

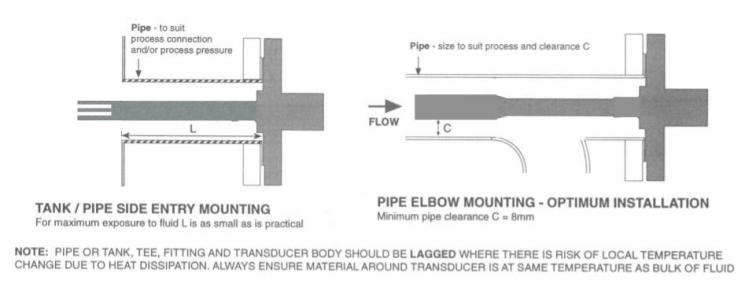

安裝方式：迎著來油方向,直管安裝

2）數據處理器 STIM Signal Processor

處理單元: BD5xCD (標準,帶現場顯示) /BD5xC(不帶現場顯示)

供電要求: 9-24v d.c.@100mA x5V(標準變送器總功耗)

模擬輸出: 0/4 - 20mA, 全副,可設置

通信接口: RS232 and R5422/485, IEEE1451.2 STIM 智能變送器標準協議, 支持 ModBus 儀器網絡. 其它現場總線支持

可以訂貨

報警/開關: 1 路光電隔離動力驅動，3A * 380V

3）常用接線柱圖

四、可選配件 Accessaries

BD4CCD 測控器: 通信采集模式，可以支持 STIMcom/Modbus，管理多至 247 臺變送器

XMT3.5 數字化儀: 標準信號遠傳數字顯示器

電源: 9-24V DC 直流電源

在線礦漿濃度檢測儀EMC1204p_DS_C電磁濃度變送器
五、應用說明 Application Notice

a) 適用于均勻穩定液體測試。

b) 混合不穩定的體系，盡量垂直地面安裝。液流向上流動。建議選用 EMC1204pm，EMC1204H。 另外，設置數據處理功能里的平均功能，采取長時間平均，可以使測試結果穩定一些。

c) 如果環境溫度與樣品溫度差異較大，或黏度較大時，采取保溫措施。

d) 如果樣品溫度變化頻繁, (>1 C/min), 訂購在線溫度調理器，或用戶自己設計恒溫措施。

e) EMC1204 傳感技術對壓力或流速不敏感。但是注意壓力波動往往會影響溫度穩定性，間接影響測試精度。

f) 礦化度/鹽度是這類技術敏感的影響因素，的解決辦法是針對樣品標定。

g) 注意環境溫度，特別是室外安裝時，推薦選用寬溫型或工業型變送器。如果還達不到要求，可以訂變送器恒溫器，消耗功率<50W，以保持變送器電路板正常工作（注意，這種配置可能會影響防爆等級）。

h) 變送器上部 300mm 內保留空間，以便于維護。

i) 高溫測試型變送器未部將增長約 50-150mm。

j) 對有機物濃度測試, 1%濃度的含鹽量變化的體系,該濃度計不適用;

在線礦漿濃度檢測儀EMC1204p_DS_C電磁濃度變送器
