價格：電議
所在地：江蘇 蘇州市

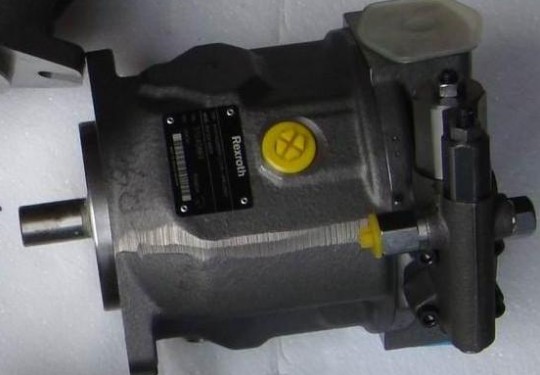

型號：A4VSO40DRG/10L-PPB13N00
更新時間：2019-08-30
瀏覽次數：896
公司地址：蘇州市相城區經濟開發區
黃新欣(先生)
我公司專業代理德國博世力士樂（BOSCH-REXROTH）、意大利阿托斯ATOS、美國派克Parker、意大利迪普馬DUPLOMATIC、日本以及臺灣油研YUKEN;美國本特利內華達Bently Nevada、奧地利貝加萊B&R、德國西門子、日本光洋KOYO， 美國伊頓威格士VICKERS泵閥 日本大金DAIKIN電磁閥，德國艾爾泰克AIRTEC電磁閥 等系列進口產品
Z1S6D05-40/V力士樂單向閥 液控單向閥是一種反向開啟可控的單向閥， 這類閥在冶金設備中應用較為廣泛， 由于其結構與原理的特殊性， 生產現場因液控單向閥使用不當導致的故障經常發生。
1、液控單向閥結構與工作原理
液控單向閥結構如圖1所示。當控制油口不通壓力油時，油液只能從PA→PB；當控制油口通壓力油時，正、反向的油液均可自由通過。當油液反向流動時，閥芯的受力平衡表達式為：
pKAK-pAAK-FKM=pBA-pAA=Fs+Fs+W (1)
式中pK———控制油壓力，單位為N；
pA———反向出油腔油液壓力，單位為N；
pB———反向進油腔油液壓力，單位為N；
FKM———控制活塞摩擦阻力，單位為N；
FM———錐閥芯總摩擦阻力，單位為N；
Fs———彈簧作用力，單位為N；
W———閥芯重量，單位為N；
AK———控制活塞面積，單位為m2；
A———閥座口面積，單位為m2。
當略去控制活塞和錐閥芯的摩擦阻力時， 則控制油壓力為：
pK=[(pB-pA)A+Fs+W]/AK+pA (2)
該值是保證油液反向流動的控制油壓力。若閥口關閉，油液反向流動停止，則出油腔壓力pA=0。根據控制活塞上腔的泄油方式不同分為內泄式和外泄式。內泄式也就是圖1所示的簡式液控單向閥。外泄式液控單向閥如圖2所示， 這種外泄式液控單向閥反向出油腔壓力pA只作用在控制活塞的上端， 與圖1結構相比，作用面積要小得多，同時，反向出油腔壓力油和控制壓力油泄漏到控制活塞上下段之間的容腔內，可通過外泄口直接引到閥體外，以避免由于泄漏油的聚積影響控制活塞的向上運動， 故稱為外泄式液控單向閥。復式結構液控單向閥如圖3所示，單向閥芯內裝有卸載小閥芯。控制活塞上行時先頂開小閥芯使主油路卸壓，再頂開單向閥閥芯，其控制壓力僅為工作壓力的4.5%，沒有卸載小閥芯的液控單向閥的控制壓力為工作壓力的40%～50%。
A4VSO40DRG/10L-PPB13N00供應商力士樂泵
