武漢國電西高電氣有限公司研發生產的匝間沖擊耐壓試驗儀適用于電機、變壓器、電器線圈等這些由漆包線繞制的產品。

武漢國電西高電氣有限公司系集電力檢測設備、儀器儀表、電力在線監測系統的研發、生產與銷售為一體的高科技企業。公司自成立10年以來，先后取得了《高新技術企業證書》、《ISO9001:2000質量管理體系認證證書》、《湖北省計量協會理事單位》等一系列資質，擁有一批高電壓、計算機、電子技術方面的博士、碩士及教授級高工等專業人才， 為國家電力行業的發展和電力建設、電力運行系統提供了合適的產品和服務。

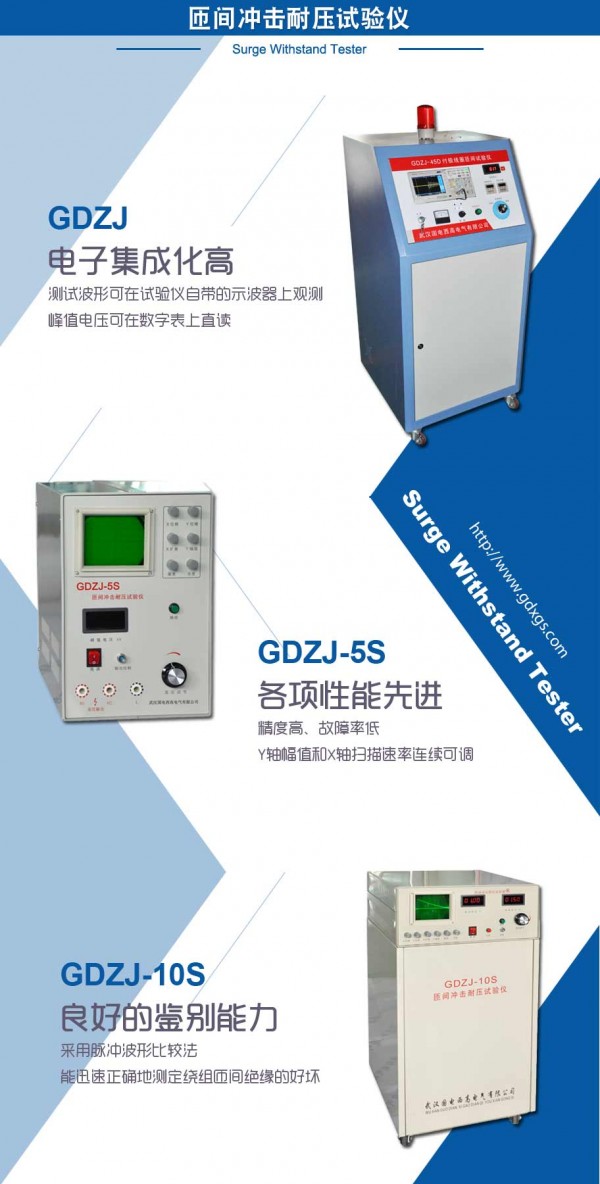

 匝間沖擊耐壓試驗儀

 匝間沖擊耐壓試驗儀產品概述

GDZJ-15S 匝間沖擊耐壓試驗儀適用于電機、變壓器、電器線圈等這些由漆包線繞制的產品。

因漆包線的緣涂敷層本身存在著質量問題，以及在繞線、嵌線、刮線、接頭端部整形、緣浸漆、裝配等工序工藝中不慎而引起緣層的損傷等，都會造成線圈層間或匝間緣層的緣強度的下降。從而影響了電器設備的質量和可靠性。

為了提高產品的質量和使用壽命，保證部件的漆包線繞組層間或匝間緣良好是必不可少的，因而對產品進行這項試驗就勢在必行。

根據我國GB14711-93《中小型旋轉電機安全通用要求》標準、GB755-87《旋轉電機基本技術要求》標準及部標JB/T-9615.1-2000《交流低壓電機散嵌繞組匝間緣試驗方法》等標準，必須對電機成品半成品進行浸漆前后匝間耐壓緣試驗。

GDZJ-15S 匝間耐壓試驗儀是采用脈沖波形比較法，以高壓脈沖對電機及電器的線圈繞組進行等效過電壓模擬試驗。通過對儀器顯示波形的觀察、對比與分析，能迅速正確地測定繞組匝間緣的好壞。對匝間短路、線圈電暈放電、局部短路、接線錯誤、線圈平衡等各類匝間緣故障均有良好的鑒別性能。

GDZJ-15S 匝間耐壓試驗儀整機電子集成化較高，測試波形可在試驗儀自帶的示波器上觀測，峰值電壓可在數字表上直讀，Y軸幅值和X軸掃描速率連續可調，整機具有精度高、故障率低等特點,各項性能和技術指標均達到水平。

由于儀器能提供較高測試沖擊電壓和承受較大負載能力，因此特別適用于中小型交直流電機制造廠作匝間耐壓試驗用。本儀器是貫徹GB755-87，GB14711-93標準的一種儀器，是提高我國電機緣測試水平和可靠性的必不可少的手段。

GDZJ-15S 的適用范圍：滿足額定工作電壓380V－6600V，≤500KVA的各種型號的中小型電機,高壓電機。亦滿足摩托車、汽車行業等低壓直流電機，發電機電機，起動電機，吸塵器電機及Y80—Y355電機全部適用。

匝間耐壓試驗儀可以檢查以下故障：

• 匝間緣擊穿
• 電暈放電
• 繞組接錯、嵌錯線
• 繞組斷線
• 匝數差異
• 相間對地、繞組相間或繞組和鐵芯間局部短路
