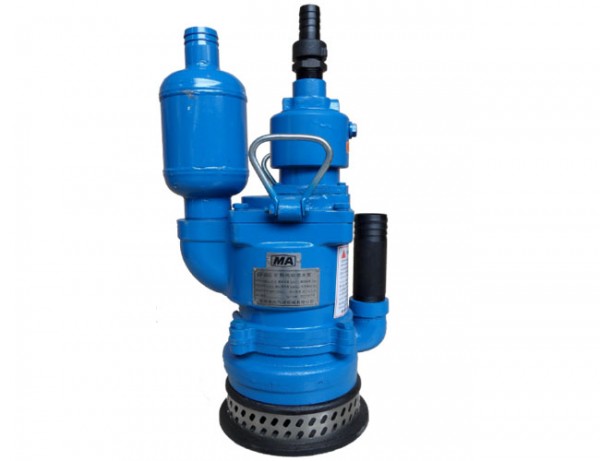

QYW葉片式風動排污排沙潛水泵

泰安市邁柯礦用設備有限公司座落于雄偉的泰山腳下，北接省會泉城濟南，南臨孔子故居曲阜，西靠東平湖畔，東依京滬高鐵，交通十分便利，文化濃厚，國泰民安。 公司始建于新世紀初期，是一家集研發、生產、銷售、服務為一體的高新技術企業，主要生產銷售礦山機械設備及配件、通風除塵設備、建筑機械設備、軌道交通器材、建筑材料、裝飾材料銷售，廣泛用于礦山，電力、化工、采暖、建材、冶金、隧道、環保等領域，先后在各大礦務局、鐵路部門、公路橋梁建設部門使用，產品質量取得了一致好評，產品銷往全國各地。

QYW葉片式風動排污排沙潛水泵，QYW25-45潛水泵廠家

葉片式潛水泵廠家，風動排污排沙潛水泵，QYW潛水泵，QYW25-45排污排沙潛水泵，QYW潛水泵型號，風動潛水泵型號，煤礦用風動潛水泵，QYW葉片式風動排污排沙潛水泵

一、QYW葉片式風動排污排沙潛水泵概述

礦用風動潛水泵是一種安全、、節能、低噪、使用壽命長，維修特方便的新穎排水機具，主要適用于礦山開拓、掘井巷道、豎井及化工、油輪等各種易燃易爆惡劣工況現場，有壓縮空氣動力的施工排水作業。

二、QYW25-45風動排污排沙潛水泵型號表示圖

QY  葉片式氣馬達  W  污水潛水泵   25 流量Q=25m3/h   45揚程H=45米

三、QYW25-45風動排污排沙潛水泵

型號 QYW25-45

揚程（m） 45

流量（m3/h） 25

使用風壓（兆帕）0.4~0.7

耗氣量 （米3/分）5~6

耗油量 (毫升/時）50

總重（kg）31

轉速（轉/分） 3500~4000

外形尺寸（L×W×H）（不包括接頭和消聲器）（mm）350×200×500

四、QYW25-45風動排污排沙潛水泵結構與工作原理

該泵由氣動馬達、水泵、油霧器、管接頭和消聲器等五部分組成。

1、氣動馬達部分：由轉子，葉片，氣缸，殼體，上，下氣缸蓋，頂蓋等部分組成。轉子上有五條分布均勻的徑向槽，槽內配用葉片，上，下汽缸蓋上各有一只吹氣眼，風泵啟動時，高壓氣從吹氣眼將槽內葉片吹開，同時大量高壓氣從主風道進入氣缸，推動葉片，驅使轉子旋轉作功。在殼體下方留有密封腔，腔內使用密封圈將氣，水隔開。密封圈采用彈簧密封，并利用氣，水的壓力，使密封圈內漲，增強密封效果。

2、泵體部分：由泵體，葉輪，泵蓋，泵座等組成。葉輪裝在轉子軸上，擰緊葉輪螺母裝置在泵體中。泵座放入水中，轉子帶動葉輪旋轉，在離心力的作用下，水流壓入泵體的渦道內，并順著出水管排出。

3、油霧器部分：由油霧器殼，油霧器芯。調油閥等組成，油霧器裝置在頂蓋上，殼內裝滿潤滑油。

4、管接頭部分：由快速組合接頭和快換管接頭兩部分組成。快速組合接頭裝在出水口處，而快換管接頭則裝在進氣口處.。

5、消聲器部分：消聲器是由鋼板沖壓焊接而成，裝在排出氣口處。
