宜昌慧誠自動化設備有限責任公司出產的HYS雙針雙管差壓表、雙針差壓壓力表適用于對兩個相同或不同壓力，對介質進行測量并可以對兩個測量壓力及兩個壓力差值分別指示。
二、工作原理：
HYS雙針雙管壓力差壓表，雙針差壓壓力表由兩套各自的測量系統和指示裝置組成。測量壓力通過測壓元件的彈性變形，通過連個測壓元件(彈簧管)之末端各自產生響應的位移，借助與拉桿傳動機構的傳動予以放大，由于固定于齒輪軸上的紅指針和黑指針將所測值分別指示在刻度盤上，同時中間小盤顯示出兩個壓力的差值。

三、測量選型范圍：(單位:MPa)：

0～0.1、0～0.16、0～0.25、0～0.4、0～0.6、0～1、0～1.6、0～2.5、0～4、0～6、0～10、 0～16、0～25、0～40、0～60。

差壓選值一半為上述壓力選型大值的±一半。

四、基本操作使用步驟：
1、雙針雙管壓力差壓表、雙針差壓壓力表盤面的大刻度就是大耐壓。
2、建議雙針雙管壓力差壓表、雙針差壓壓力表使用的△P(差壓值=P+—P-)為盤面的二分之一至三分之一為佳。再小了就不好讀數。
3、雙針雙管壓力差壓表、雙針差壓壓力表紅針指示為正壓壓力(輸入壓力為P+)；盤針指示為負壓壓力(輸出壓力P-)。盤針上的刻度可以和紅針形成夾角α直接讀數(從盤針上直接看刻度)，也可以單獨用盤針在表盤上的示值與紅針在表盤上的示值進行計算得出差壓值△P=P+—P-。
4、介質為氣體或液體，建議雙針差壓表用在室內，使用溫度為-20~60℃。
5、雙針雙管壓力差壓表、雙針差壓壓力表一般小量程做到0.16MPa，如果需要0.1MPa，可以特殊定制。
6、安裝雙針雙管壓力差壓表、雙針差壓壓力表時帶“+”接頭輸入壓力P+，帶“-”接頭輸出壓力P-。

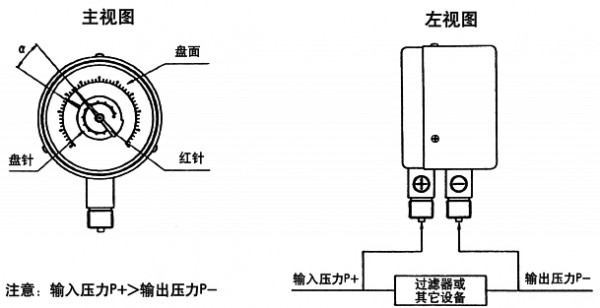

五、原理安裝示意圖：


五、選型定貨要求：
1、具體型號和使用功能；
2、現場使用環境條件及介質狀態；
3、過程聯接方式、接口形式及安裝方式；
4、上限靜壓值和差壓標度上限值；
5、用戶其它的功能、參數要求。
6、安裝方式多樣化，鎧裝、管狀均能正常工作。若安裝在室外，應給予足夠的防護。
7、介質溫度過高時，可在接口前加螺旋冷凝管（定貨時須注明，我廠可配套供應）。
8、如有特殊選型或安裝請訂貨時注明和提供相關技術要求。
9.建議每一年檢驗一次。
七、宜昌慧誠自動化設備有限責任公司還銷售差壓控制表。本產品除顯示差壓以外，還帶一路報警控制信號輸出。
