產品簡介
RY-WS301型筆式溫濕度傳感器是我公司研發生產具有自主知識產權，用于室內外氣象環境監測系統中對溫濕度的測量的產品，具有線性響應、測量范圍寬、精度高等特點，且探頭解決了溫度漂移及溫度補償等問題，性能方面可堪比國外進口同類型氣象觀測傳感器。

RY-WS301型筆式溫濕度傳感器產品特點
?敏感元件采用進口集成溫濕度傳感器
?標準電流、電壓信號輸出，溫度測量范圍可選，可選單濕產品
?通用性、手持式設計，使用方便
?探頭外加專用的過濾管，防水、防塵效果優異
?傳感器抗結露能力強，適于高濕環境下長期工作
?快速響應時間，優異的長期穩定性
?傳感器外置，有效減小變送電路自發熱帶來的影響

RY-WS301型筆式溫濕度傳感器技術參數
測量范圍 -40-60℃(模擬量);-40-85℃（RS485）0-100%RH
準確度 ≦±0.3℃(@25℃，典型）；
≦±3%RH（@25℃，10%-80%RH，典型）
響應時間 < 15S
信號輸出 RY-WS301/V RY-WS301/S RY-WS301/485
0-10V 4-20mA RS485
供電電源 DC9-24V
工作溫度 -40-85℃
儲存環境 -40-85℃（非凝結）
工作電流 DC12V <20ma(485) ；DC12V <45ma(電流)
功耗 DC12V <0.2W (485) ；DC12V <0.54W (電流)
防護等級 IP65
線纜長度 3米（可定制）
產品重量 < 100g

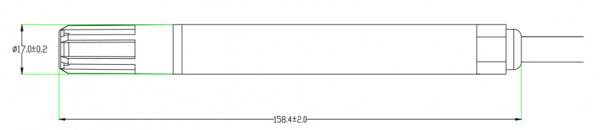

外形結構（mm）

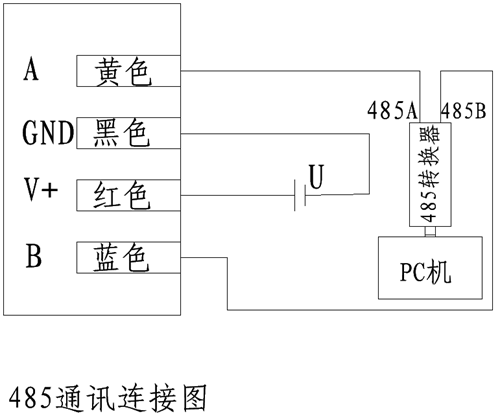

接線示意圖：

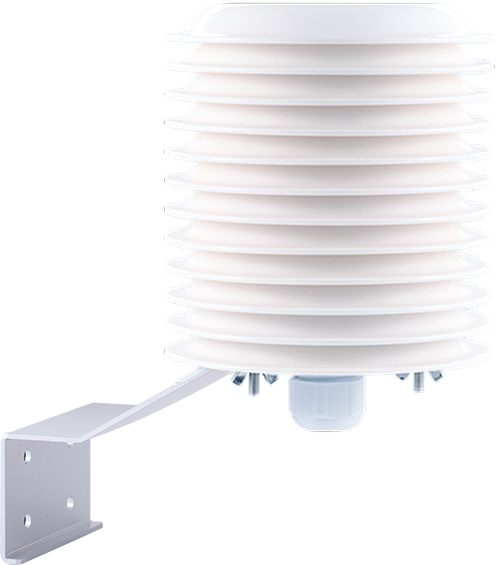

室外型帶輕型百葉箱ABS工程塑料

通訊協議
波特率：9600
數據位：8
停止位：1
校驗位：無
1 CRC說明：
以下所有說明中，MODBUS RTU 協議中的CRC16兩字節，按照MODBUS規定：低字節在前，高字節在后。
以下說明中，假定傳感器地址0xFF（傳感器缺省地址為FF）
2 返回錯誤碼規定：
傳感器對于錯誤指令的接收(包括CRC16效驗錯誤)，均實行不返回錯誤碼方式。上位機可在指令發出100ms后收不到返回數據時認為發出指令失敗，可重新發送指令。

3 標準MODBUS 寄存器說明
特別注意：MODBUS 命令中寄存器的數量或長度一項均為兩字節16 位為一個單位（高字節在前，低字節在后），而非單字節8 位為一個單位。
用戶應保證命令中寄存器的地址和數量這兩項參數的范圍在本系統規定范圍之內。如果超出范圍，傳感器的輸出結果將無法預測，用戶應在上位機軟件設計中保證MODBUS 命令符合本手冊要求

4 輸入寄存器：用功能碼 03 讀

地址 操作 內容 備注
0x0001 只讀 空氣溫度，加40放大100倍的16進制數，如0x1B00表示6912/100-40=29.12℃
0x0002 只讀 空氣濕度，放大100倍的16進制數，如0x1603表示5635/100=56.35%
0x0003 只讀 大氣壓強，放大10倍的16進制數，如0x2784表示10116/10=1011.6hPa

讀數據
設備地址 功能碼 起始寄存器地址 寄存器個數 CRC校驗
xx 03 0000 0002 CRCloCRChi

數據回復
設備地址 功能碼 數據長度 數據 CRC校驗
xx 03 04 00yy CRCloCRChi

WS301/485示例
命令FF 03 00 00 00 02 D1 D5
回復FF 03 04 16 76 0D FF 44 BE
溫度：第4，5個字節16 76
溫度=16 76=5750/100-40= 17.5℃
濕度：第6，7個字節
濕度=0D FF =3583/100=35.83%

W301/485示例
命令FF 03 00 00 00 01 91 D4
回復FF 03 02 16 76 1E 16
溫度：第4，5個字節16 76
溫度=16 76=5750/100-40= 17.5℃


WSY301/485示例
命令FF 03 00 00 00 03 10 15
回復FF 03 06 19 AD 1B E4 27 15 79 FA
注：溫度：第4，5個字節19 AD=6573/100-40=25.73℃
濕度：第6，7個字節1B E4=7140/100=71.4%
壓力：第8，9個字節  27 15= 10005/10=1000.5hpa

5 寫站號：
設備地址 功能碼 起始寄存器地址 寄存器個數 數據長度 數據 CRC校驗
xx 10 0001 0001 02 00xx CRCloCRChi（XX=0x01-0xFF）

寫寄存器回應
設備地址 功能碼 起始寄存器地址 寄存器個數 CRC校驗
xx 10 0001 0001 CRCloCRChi

示例
命令00 10 00 01 00 01 02 00 33 EA 04
回復00 10 00 01 00 01 51 D8

讀站號：（固定命令）
設備地址 功能碼 起始寄存器地址 寄存器個數 CRC校驗
00 03 0001 0001 CRCloCRChi

站號回復
設備地址 功能碼 數據長度 數據 CRC校驗
00 03 02 00xx CRCloCRChi（XX=01-ff）

示例
6 讀站號
命令00 03 00 01 00 01 D4 1B
回復00 03 02 00 FF C5 C4

質保及售后：
保修承諾：產品自交付期起質保期為12個月（因未按照相應的技術要求操作或其他的人為行為導致產品發生問題除外）。
售后承諾：用戶可以通過咨詢有關技術問題，并得到明確的解決方案。若屬于產品本身質量問題可返廠維修或更換。
