KEY/TEK電纜浮球液位開關 HG5玻璃管液位計采用意大利MAC3公司生產的KEY浮動開關，是利用重力與浮力的原理設計而成，結構簡單...

KEY/TEK電纜浮球液位開關 HG5玻璃管液位計

采用意大利MAC3公司生產的KEY浮動開關，是利用重力與浮力的原理設計而成，結構簡單而合理，主要包括浮漂體，設置在浮漂體內的大容量微型開關和能將開關處于通，斷狀態的驅動機構，以及與開關相連的三芯電纜。KEY/TEK電纜浮球液位開關 HG5玻璃管液位計

該產品的顯著特點是性能穩定可靠（不因液面的波動而引起誤動作），同時，它還具有、耐腐蝕、安裝方便、價格低廉、使用壽命長等特點。

該產品可與各種液泵配套，廣泛用于給水、排水及含腐蝕性液體的液位自動控制。

1、 KEY/TEK電纜浮球液位開關 HG5玻璃管液位計

型號	規格 （所配電纜長度）	材料 電纜/外殼	額定 電流/電壓	約定 電發熱電流	工作 環境溫度	電壽命	機械 壽命
KEY	2m 3m 5m 10m 15m	CR/PP 氯丁二烯 橡膠/聚丙烯	8A/220VAC SPDT	1	0-80℃	105次	5＊10105次

2、 KEY/TEK電纜浮球液位開關 HG5玻璃管液位計

1KW及1KW以下的單相泵，可將KEY浮動開關直接串聯在電路中（圖1）

1KW以上的泵，可將KEY浮動開關串聯在電控箱的控制電路中（圖2）

KEY/TEK電纜浮球液位開關 HG5玻璃管液位計液位的控制高度是由電纜在液體中的長度及重錘在電纜上的位置決定的，固定重錘的方法是，先將重錘非喇叭口一端的卡環拆下，將其套在電纜的適當位置上，再將電纜從重錘喇叭一端穿入，套在電纜上的卡環就限定了重錘的位置。后將電纜在容器外的適當處固定。

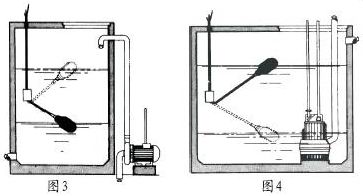

供液時，接黑、藍色線，低液時開關接通，高液位時開關斷開（圖3）

排液時，接黑、棕色線，高液位時開關接通，低液時開關斷開（圖4）

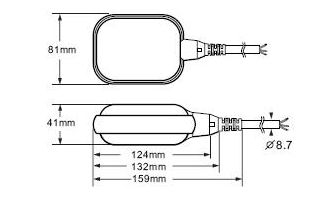

3浮動開關的外型尺寸

KEY/TEK電纜浮球液位開關 HG5玻璃管液位計

采用意大利MAC3公司生產的KEY浮動開關，是利用重力與浮力的原理設計而成，結構簡單而合理，主要包括浮漂體，設置在浮漂體內的大容量微型開關和能將開關處于通，斷狀態的驅動機構，以及與開關相連的三芯電纜。

該產品的顯著特點是性能穩定可靠（不因液面的波動而引起誤動作），同時，它還具有、耐腐蝕、安裝方便、價格低廉、使用壽命長等特點。

該產品可與各種液泵配套，廣泛用于給水、排水及含腐蝕性液體的液位自動控制。

1、 型號規格及技術性能

型號	規格 （所配電纜長度）	材料 電纜/外殼	額定 電流/電壓	約定 電發熱電流	工作 環境溫度	電壽命	機械 壽命
KEY	2m 3m 5m 10m 15m	CR/PP 氯丁二烯 橡膠/聚丙烯	8A/220VAC SPDT	1	0-80℃	105次	5＊10105次

2、 接線圖及安裝方法

1KW及1KW以下的單相泵，可將KEY浮動開關直接串聯在電路中（圖1）

1KW以上的泵，可將KEY浮動開關串聯在電控箱的控制電路中（圖2）

液位的控制高度是由電纜在液體中的長度及重錘在電纜上的位置決定的，固定重錘的方法是，先將重錘非喇叭口一端的卡環拆下，將其套在電纜的適當位置上，再將電纜從重錘喇叭一端穿入，套在電纜上的卡環就限定了重錘的位置。后將電纜在容器外的適當處固定。

供液時，接黑、藍色線，低液時開關接通，高液位時開關斷開（圖3）

排液時，接黑、棕色線，高液位時開關接通，低液時開關斷開（圖4）

3浮動開關的外型尺寸

HG5-227-80玻璃管液位計是按原化工部HG5-227-80標準生產的就地式液位測量儀表，它主要用于直接顯示各種罐、塔、槽、箱等容器內介質液位的高度。


詳細介紹：
玻璃管液位計產品概述
HG5-227-80玻璃管液位計是按原化工部HG5-227-80標準生產的就地式液位測量儀表，它主要用于直接顯示各種罐、塔、槽、箱等容器內介質液位的高度。
玻璃管液位計結構圖


玻璃管液位計型號和標準


名稱 標 準 號 型號 標志 規格(mm)
玻璃管液位計 HG5-227-80 DA I PN1.6 300
500
600
800
1000
1200
1400
1700
2000
HG5-227-80 DB I PN1.6
HG5-227-80 DA II PN1.6
HG5-227-80 DB II PN1.6
HG5-227-80 WA I PN1.6
HG5-227-80 WB I PN1.6
玻璃管液位計中心距L和標尺刻度L1
L 300 500 1200 1400 1700 2000
H 150 350 450 1250 1550 1850
玻璃管液位計結構原理
儀表上下閥都裝有PN1.6MPa，DN20 的法蘭。通過焊接在容器上的法蘭，與容器組成連通器，透過玻璃管就可直接顯示容器內介質液位的高度。儀表兩端均裝有針形閥，針形閥內裝有鋼球，當玻璃管因事故而破裂時，鋼球在容器壓力作用下自動關閉針形閥通道，以防止容器內介質外流。
玻璃管液位計主要技術參數
蒸汽夾套接頭 G1/2"外螺紋
伴熱蒸汽壓力 ≤0.6MPa
液面計工作溫度 ≤200℃
鋼球自動關閉壓力 ≥0.2MPa
測量范圍(安裝中心距L) 300、500、600、800、1000、1200、1400、1700、2000mm
液面計工作壓力 ≤1.6MPa
玻璃管型液面計材質
碳鋼、不銹鋼
玻璃管液位計連接法蘭標準
HGJ46-91 PN1.6 DN20突面
其它法蘭標準如>JB/T、GB、ANSI等，請用戶注明。
玻璃管液位計特點
●結構簡單、維修方便
●玻璃管型為直讀式、讀數、可靠
●玻璃管液面計使用安全、耐用
使用須知
●為保證自密封作用，容器內介質壓力應大于0.2MPa 。 在打開上下閥時，閥桿退出轉數不得少于4轉，以免鋼球在自封時，碰到閥桿的頂端。
玻璃管液位計訂貨須知
●液面計型號規格 ●測量范圍 ● 工作壓力、溫度 ●液面計材質 ● 特殊要求協商 ● 液位計是否配套供應容器上法蘭、螺栓、螺母、閥門及密封墊圈等配件，以便正確選型。當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的為您審核把關。感謝您訪問玻璃管型液面計專欄,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
玻璃管液位計液位儀表簡介
浮球液位儀表由傳感器和指示表兩部分組成。浮球液位傳感器由裝有磁簧管的不銹鋼護管和裝有磁鋼的浮球組成。浮球液位傳感器的磁性浮球隨著容器內液體升降而上下移動，利用感應作用使護管內的磁簧管動作，從而引起線性電阻的阻值變化，通過指示表指針變化來反映液位變化。磁翻柱液位計，是根據浮力原理和磁性耦合作用原理工作的。
專業生產磁翻板液位計,帶遠傳磁翻板液位計,磁性翻板液位計,浮球液位計,浮球液位控制器,玻璃管液位計,防腐玻璃管液位計,雙色液位計,磁性浮子液位計等

如果您覺得“KEY/TEK電纜浮球液位開關 HG5玻璃管液位計”描述資料不夠齊全，請聯系我們獲取詳細資料。(聯系時請告訴我從給覽網看到的，我們將給您最大優惠！)
