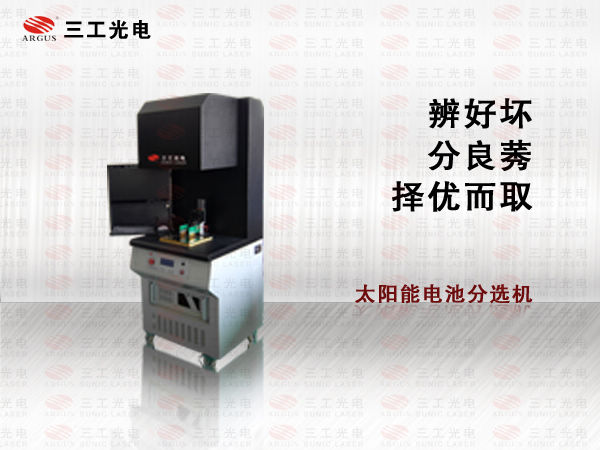

太陽能電池分選機

太陽能電池分選機概述:太陽能電池分選機專門用于太陽能單晶硅和多晶硅電池片的分選篩選。通過模擬太陽光譜光源，對電池片的相關電參數進行測量，根據測量結 果將電池片進行分類。獨有的校正裝置，輸入補償參數，進行自動/手動溫度補償和光強度補償，具備自動測溫與溫度修正功能。主要用于單晶硅和多晶硅太陽能電池的電性能參數的分選和結果記錄。

一：設備組成部件簡介：

　　太陽模擬器：模擬正午太陽光，照射待測電池片，通過測試電路獲取待測電池片的性能指標。

電子負載：連接待測電池片、標準電池和溫度探頭。獲取待測電池片的電壓、電流；通過標準電池獲取光強

　　信號；通過溫度探頭獲取測試環境溫度，并將這四組數據提供給采集卡做分析、處理。

　　控制電路：提供人機界面，和控制接口，提供操作界面和參數設定。

二、主要技術指標

　　1.開路電壓(Voc):在光照下，電池片沒有接負載時的電壓

　　2.短路電流(Isc):在光照下，電池片短路時的輸出電流

　　3.zui大功率(Pmax):在光照下，電池片所能輸出的zui大功率

　　4.zui大功率下的電壓(Vopt)/電流(Iopt)

　　5.填充因子: Pmax/Voc * Isc，體現電池的輸出功率隨負載的變動特性

　　6.效率:在光照下，電池片的工作效率

　　7.等效串聯電阻：太陽能電池片內部的等效串聯電阻，會影響其正向伏安特性和短路電流，另外串聯電阻的增8.大會使太陽能電池的填充因子和光電轉換效率降低

三、太陽模擬器包括：

　　控制電路：實現氙燈閃燈控制，電容充電/放電控制。

　　電容充電電路：實現對超級電容的充電和過壓保護，在程序控制下穩定電容電壓。

　　氙燈高壓電路：產生近9千伏的高壓，點亮氙燈。

四、功能說明：

　 　超級電容充電，將220V交流電做倍壓處理后，通過充電控制電路輸出到電容，控制板按照設定的電壓值給電容充電，并實時檢測電容電壓，保證電容電壓的穩 定。保護電路包括軟件保護和硬件保護，兩者同時作用，保證電容工作在允許的電壓范圍內。GBT控制，在氙燈的工作回路中接有IGBT，用于控制氙燈工作。 IGBT平時處于導通狀態，即氙燈兩端一直存在電壓，一旦有高壓產生則氙燈點亮，而控制電路根據太陽能電池實際測試情況控制關閉IGBT，使氙燈熄滅。氙 燈高壓產生電路，利用電感的自感電動勢產生近9千伏的高壓。電流也相應增加，由于電路時串聯關系，此時C的電流可以看作是待測電池片的輸出電流，當C 電流等于待測電池片的短路電流時，通過監測待測電池片電壓可知此時 待測電池片電壓輸出為零，整個測試過程完畢。結合待測電池片電壓輸出曲線和電流檢測電阻上獲取的曲線，就可以繪制出該待測電池片的I-V特性曲線。電路特 點：采用專用電流檢測運算放大器，可從噪聲中有效檢出有用信號。采用數字電位器，通過程序控制調整放大器的增益，可針對不同電池片設定增益參數，在 不改變硬件的情況下，通過改變軟件的工作模式，適應多種電池片測試應用。

五、主要技術參數

六、設備的主要構成部件

　　1、 測試主機（含電子負載）

　　2、 光源

　　3、 計算機

　　4、14位同步高速A/D板卡

　　5、 專用測量軟件

　　6、 打印機（A4噴墨彩色打印機）

　　7、 標準電池（用于調整光強和校正光強均勻度）
