一、概述

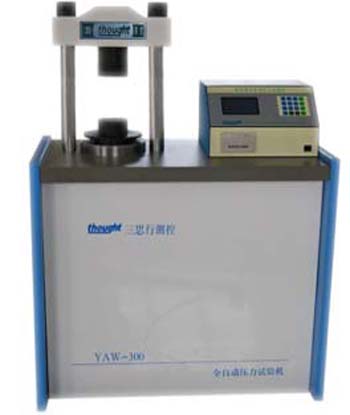

YAW-300全自動恒應力壓力試驗機采用直接數字控制方式，不存在模擬量信號的溫漂、零漂和外部的干擾等不利因素，無滯環，重復精度和分辨率高（zui小穩定流量為7ml/min），還具有穩定方便的保載試驗控制。

二、技術參數
整機凈重：700Kg
外型尺寸：96×48×134(cm)
壓盤間距：250mm
活塞直徑：140mm
活塞行程：100mm
zui大負荷：300kN
試驗精度：1級
加荷速率范圍：0.1~9.9kN/s
加荷速率誤差：±5%
主機電機功率：1.5KW
控制系統功率：220V/0.3KW

三、儀器結構
本試驗機主要有機體、自動液壓控制系統、電氣控制系統等組成。
1．機體部分：由底座、橫梁、支架、立柱及固定在機座上的油缸等組成。
2．自動液壓控制系統部分：由單片機（或微機）、數字控制閥、柱塞泵、油箱等組成。
3．電氣系統部分：由三相交流電動機、啟動/停止按鈕、交流接觸器等組成。
