HC-D800系列智能雷達物位儀表

類 別

HC-D801

HC-D802

HC-D803

應 用

過程條件簡單，腐蝕性的液體、漿料、固體
比如：
水液儲罐
酸堿儲罐
漿料儲罐
固體顆粒
小型儲油罐

存儲或過程容器腐蝕性的液體、漿料、固體
比如：
水液儲罐
酸堿儲罐
漿料儲罐
固體顆粒
小型儲油罐

適應各種存儲容器或過程計量環境，液體、漿料、固體
比如：
原油、輕油儲罐
原煤、粉煤倉位
揮發性液體儲罐
焦碳料位
漿料儲罐
固體顆粒

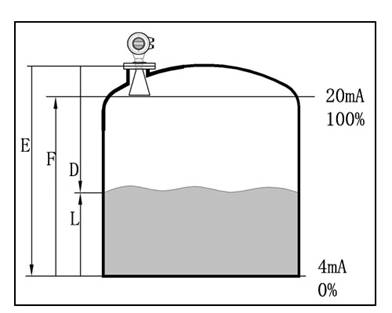

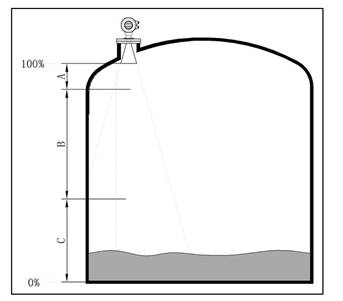

測 量 范 圍

20米

20米

35米

過 程 連 接

螺紋

法蘭

法蘭

過 程 溫 度

-40-130℃

-40-150℃

-40-250℃

過 程 壓 力

-1.0-3bar

-1.0-20bar

-1.0-40bar

重 復 性

± 3mm

± 3mm

± 3mm

精 度

< 0.1%

< 0.1%

< 0.1%

頻 率 范 圍

6.8GHz

6.8GHz

6.8GHz

防爆/防護等級

EXiaIICT6/IP68

EXiaIICT6/IP68

EXiaIICT6/IP68

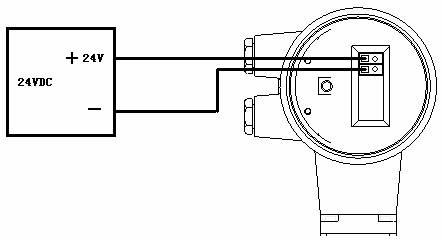

信 號 輸 出

4…20mA/HART(兩線)

4…20mA/HART兩線)

4…20mA/HART(兩線)

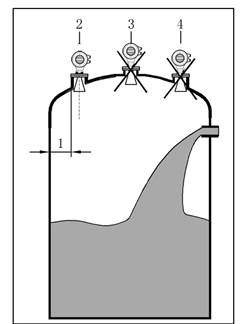

1. 推薦距離（1）墻至安裝短管的外壁：
2. 離罐壁為罐直徑1/6處，zui小距離為200mm。
3. 不能安裝在入料口的上方（4）。
4. 不能安裝在中心位置（3），如果安裝在中央，會產生多重虛假回波，干擾回波會導致信號丟失。
5. 如果不能保持儀表與罐壁的距離，罐壁上的介質會黏附造成虛假回波，在調試儀表的時候應該進行虛假回波存儲。

罐內安裝

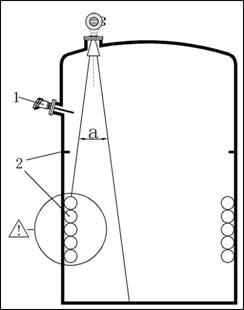

1. 在信號波束內，應避免有如下安裝物（1）：例如限位開關，溫度傳感器等。
2. 對稱裝置（2），如真空環，加熱線圈，擋板等等。
3. 如果罐內有（1）（2）干涉物件，應采用導波管進行測量。

安裝選擇

1. 天線尺寸：天線越大，波束角越小，干擾回波將越弱。
2. 天線調整：將天線調整到測量位置。
3. 導波管：導波管用來避免干擾回波。

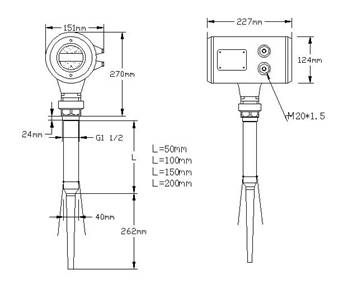

罐內安裝（HC-D801、HC-D802）

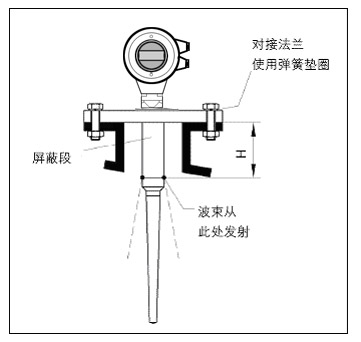

標準安裝

1. 雷達天線不可向罐壁傾斜。
2. 為了使溫度影響zui小化，在對接法蘭的連接處必須使用彈簧墊圈。
3. 桿式天線必須伸出安裝短管。
4. 垂直放置桿式天線，不要讓雷達束指向罐壁。

罐內安裝（HC-D803）

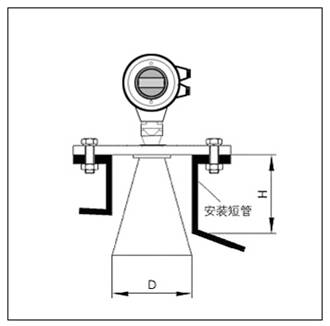

標準安裝

1. 雷達天線不可向罐壁傾斜。
2. 喇叭天線必須延伸出安裝短管，否則應使用天線延伸管。
3. 喇叭天線必須調整至垂直，不要讓雷達束指向罐壁。

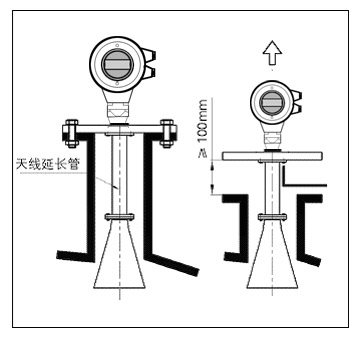

安裝短管較長時使用天線延伸管

1. 當喇叭長度小于安裝短管長度時，應使用天線延伸管。
2. 如果喇叭直徑大于安裝短管的直徑，包括延伸管在內的天線需要從容器里面安裝，并將儀表抬高。選擇延伸管使儀表至少抬高100mm。

導波管內安裝

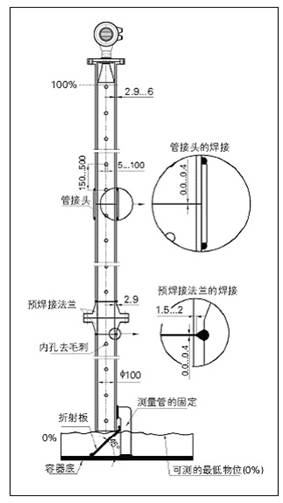

1. 雷達傳感器通過導波管或旁通管進行測量，測量管起到導波作用。下面是一個測量管（導波管的構造圖）
2. 測量管內壁必須平滑，如果可能的話測量管的內徑需要與喇叭口的直徑相符，請使用縱伸焊接的不銹鋼管。可以通過預先焊接的法蘭盤或焊接頭延長測量管。

必須注意：

1. 焊接時，不能產生凸點或凸緣。將法蘭和測量管對齊固定，然后焊接。焊接不要穿透測量管管壁,管內壁必須保持平滑，一定要小心的除去焊縫和不平滑的地方，否則會造成很強的虛假回波。

現場編程模塊（HCPM）

1. HCPM編程器由6個按鍵和一個液晶顯示屏，可以顯示調整菜單和參數設置。其功能相當于一個分析處理儀表。
