產品說明
| DP3A三位半數顯電壓表、電流表 |
1.特點
|
|
·0.8寸紅色大數碼管顯示，清晰直觀
·采樣速度2.5次/秒
·外型尺寸48H×96mm，顯示范圍±1999
|
| |
| 2.型號說明 |
|
輸入信號 AA:交流電流；AV:交流電壓；DA:直流電流；DV:直流電壓； |
| 電流輸出：缺省無，I:4-20mA輸出 |
| 電源：缺省220VAC,E:12-30VAC/DC |
| 缺省尺寸：48H×96×100了5：48H×96W×80L |
| 3位半數字表 |
| |
| *選型示例：測量交流電流表，量程200A配200：互感器，選型為DP3-AA200. |
| 3.規格特征 |
[1]交流數字電壓表 |
| 型號 |
量程 |
分辨力 |
電壓互感器變比PT |
精度 |
zui大允許輸入 |
| DP3A-AV2 |
2V |
1mV |
直接輸入 |
±0.5%F.S±2Digit |
10V |
| DP3A-AV20 |
20V |
10mV |
直接輸入 |
±0.5%F.S±2Digit |
50V |
| DP3A-AV200 |
200V |
100mV |
直接輸入 |
±0.5%F.S±2Digit |
500V |
| DP3A-AV600 |
600V |
1mV |
直接輸入 |
±1%F.S±2Digit |
1000V |
| DP3A-AV10K |
10KV |
10V |
10KV:100V |
±0.5%F.S±2Digit |
100V |
|
| [2]直流數字電壓表 |
| 型號 |
量程 |
分辨力 |
精度 |
zui大允許輸入 |
| DP3A-DV0.2 |
200mV |
100uV |
±0.5%F.S±2Digit |
10V |
| DP3A-DV2 |
2V |
1mV |
±0.5%F.S±2Digit |
50V |
| DP3A-DV20 |
20V |
10mV |
±0.5%F.S±2Digit |
500V |
| DP3A-DV200 |
200V |
100mV |
±0.5%F.S±2Digit |
750V |
|
| [3]交流數字電流表 |
| 型號 |
量程 |
分辨力 |
電流互感CT |
精度 |
zui大允許輸入 |
| DP3A-AA0.2 |
200mA |
10uA |
直接輸入 |
±0.5%F.S±2Digit |
500mA |
| DP3A-AA2 |
2A |
1mA |
直接輸入 |
±0.5%F.S±2Digit |
|
| DP3A-AA20 |
20A |
10mA |
20A: |
±0.5%F.S±2Digit |
1.2F.S |
| DP3A-AA200 |
200A |
100mA |
200A: |
±0.5%F.S±2Digit |
1.2F.S |
| DP3A-AA2000 |
2000A |
1A |
2000A: |
±0.5%F.S±2Digit |
1.2F.S |
|
| [4]交流數字電流表 |
| 型號 |
量程 |
分辨力 |
分流器變比DT |
精度 |
zui大允許輸入 |
| DP3A-DA0.0002 |
200uA |
100nA |
直接輸入 |
±0.5%F.S±2Digit |
10mA |
| DP3A-DA0.002 |
2mA |
1uA |
直接輸入 |
±0.5%F.S±2Digit |
100mA |
| DP3A-DA0.02 |
20mA |
10uA |
直接輸入 |
±0.5%F.S±2Digit |
500mA |
| DP3A-DA0.2 |
200mA |
100uA |
直接輸入 |
±0.5%F.S±2Digit |
1A |
| DP3A-DA2 |
2A |
1mA |
直接輸入 |
±0.5%F.S±2Digit |
|
| DP3A-DA20 |
20A |
10mA |
20A:75mV |
±0.5%F.S±2Digit |
1.5F.S |
| DP3A-DA200 |
200A |
100mA |
200A:75mV |
±0.5%F.S±2Digit |
1.5F.S |
| DP3A-DA2000 |
2000A |
1A |
2000A:75mV |
±0.5%F.S±2Digit |
1.5F.S |
|
| 4.說明 |
1.測量精度測試環境條件為：溫度20±2℃ 相對濕度35-85％.
2.任意量程的交直流電壓、電流表均可按用戶要求供貨.
3.配電流互感器其二次額定電流為，交流電壓互感其其二次額定電壓為100V,直流電流分流器其二次額定電壓為75mV.
4.根據用戶要求儀表與電流互感器、分流器可以配套。 |
| |
| 5.技術參數 |
| zui大顯示 |
1999（AD 顯示有效值） |
| 頻率范圍 |
40-200Hz(僅對交流) |
| 溢出顯示 |
“-1”or“1” |
| 性顯示 |
只顯示“-”僅對直流 |
| 顯示 |
紅色數碼管（14.2mmH） |
| 電源 |
AC 110/220V ±10% 50/60HZ,功耗 ≤5VA |
| 耐壓 |
AC 1500V 1min |
| 緣電阻 |
DC 500V ≥100MΩ |
| 重量 |
約500g |
|

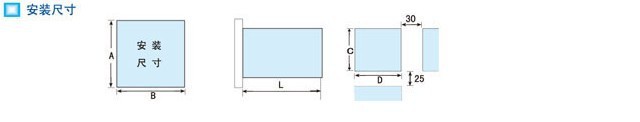

| 6.安裝尺寸 |
|
| 型號 |
A
|
B
|
L
|
C
|
D
|
|
DP3
|
48
|
96
|
100
|
45+0.5
|
91+0.5
|
|
DP3A
|
48
|
96
|
80
|
45+0.5
|
91+0.5
|
|
| 7.端子安裝 |
|
| 注：接線如有變動，以出廠儀表接線為準確. |
| 8.注意事項 |
1.使用前，儀表需通電預熱15分鐘.
2.適宜使用環境溫度0～40℃，相對溫度35～85％.
3.本儀表校準時間間隔為一年.
4.盡量避免在塵埃較多及有腐蝕性氣體的地方使用.
5.避免在強感應干擾及其它對儀表產生不良影響的地方使用. |
