產品簡介
各種傳感器信號輸入，可帶繼電器報警控制輸出，變送輸出功能
公司簡介
〖企業簡介〗
江蘇昆侖工控（淮電）電氣有限公司成立于1997年，2003在蘇州成立了江蘇昆侖工控電氣十廠，本廠專業研發，生產，銷售各種電力工控，機電，石油煤礦，化工設備配套產品廠家。先后在蘇州，無錫，淮安，浙江，連云港,廣東，北京，上海等地均設有生產，銷售分支機構，主要產品有：數顯電流電壓，功率，功率因數表、溫控表，溫濕度表，計數器，轉速表，歐姆表，時間繼電器，光電，電磁隔離變送器、液位器，壓力變送器，差壓變送器，溫壓一體傳感器，分流器，互感器，接近開關，三色燈等配套產品。公司目前旗下有員工約500人，年產銷100萬臺，年銷售額收入近1000萬元。公司一貫堅持“質量第一，用戶至上，優質服務，信守合同”的宗旨，憑借著高質量的產品，良好的信譽，優質的服務，產品暢銷全國近三十多個省、市、自治區以及遠銷歐美、東南亞等國家。竭誠與國內外商家雙贏合作，共同發展，共創輝煌！
展開
產品說明
|
|
特點
|
|
⊙ 多種信號自由輸入、量程自由設置
⊙ 軟件調零調滿度,冷端單獨測量,顯示精度優于0.2%FS
⊙ 模糊理論結合傳統PID方法,控制快速平穩
⊙ 輸出功能有多種選擇
⊙ 斷線報警功能,所有參數顯示均可屏蔽
|

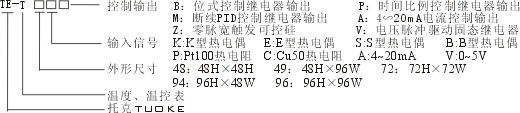

| 一、 型號及含義 |
|
 |
| 二、型號及技術參數 |
| 1、熱電偶測量范圍 |
|
型 號
|
傳感器
|
測量范圍
|
分辯率
|
測量精度
|
|
TE-T□K□
|
K
|
0℃∽1300℃
|
1℃
|
±0.5%F.S±1digit
|
|
TE-T□E□
|
E
|
0℃∽800℃
|
1℃
|
±0.5%F.S±1digit
|
|
TE-T□S□
|
S
|
0℃∽1600℃
|
1℃
|
±0.5%F.S±1digit
|
|
TE-T□B□
|
B
|
0℃∽1800℃
|
1℃
|
±0.5%F.S±1digit
|
|
| 2.熱電阻測量范圍 |
|
型 號
|
傳感器
|
測量范圍
|
分辯率
|
測量精度
|
|
TE-T□P□
|
Pt100
|
-100℃∽600℃
|
0．1℃
|
±0.5%F.S±1digit
|
|
TE-T□C□
|
Cu50
|
-50℃∽150℃
|
0．1℃
|
±0.5%F.S±1digit
|
|
| 3.模擬信號輸入 |
|
型 號
|
傳感器
|
測量范圍
|
分辯率
|
測量精度
|
|
TE-T□V□
|
0∽5V/1-5V
|
-1000∽9999 |
由量程確定
|
±0.5%F.S±1digit
|
|
TE-T□A□
|
4∽20mA/1∽10mA
|
-1000∽9999 |
由量程確定
|
±0.5%F.S±1digit
|
|
| 三、技術參數 |
|
測量精度
|
±0.5%F.S±1digit
|
|
冷端補償誤差
|
≤±2℃
|
|
測量數顯范圍
|
-1999∽9999 199∽999二種
|
|
報警范圍
|
全量程自由設定
|
|
顯示
|
紅綠雙色雙排數碼管
|
|
繼電器輸出觸點容量
|
3A/220V阻性或
|
|
可控硅觸發信號
|
5V/40uS或額定100mA,瞬時1A（自觸發）
|
|
固態繼電器輸出信號
|
12V±3A 30mA
|
|
工作環境
|
0∽50℃，相度濕度≤85%RH
|
|
電源
|
AC 220V±10% 50HZ/60HZ
|
|
功耗
|
≤4VA
|
|

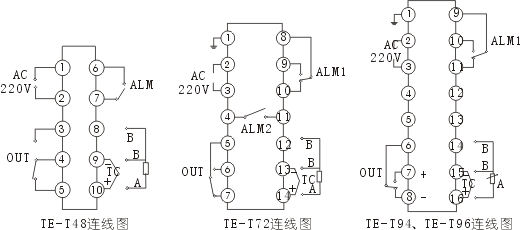

| 四、 連接圖 |
 |
| 注：所有接線圖中OUT所指單元為主控輸出單元，其中開關狀態是指帶繼電器輸出狀態，+、-狀態是指連續電流，電壓輸出端子及接固態繼電器時的脈沖直流電壓輸出端子，接可控硅輸出時，-端子接控硅觸發，+端接控硅條一陽（或單相硅的陰），主控輸出接線圖例見下： |
|
|

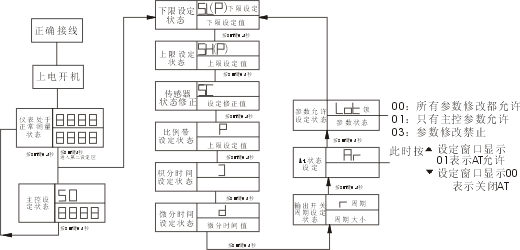

| 五、操作說明 |
| 儀表參數修改，設定時的人機對話均通過按鍵來實現的。當在一次使用本產品時，請詳細閱讀下面的操作流程。 |
 |
注意：①在第二設定狀態，當AT=0時，按SET鍵時間超過5秒鐘將退出設定狀態，進入正常控制狀態。
② 在第二設定狀態,當AT=1時,按SET鍵時間超過5秒,系統將退出設定狀態并自動進入自整定尋優狀態
③在自整定工作狀態,按SET鍵后,系統將進入設定狀態,并退出自整定狀態,你若要重回自整定狀態時,則可把AT再設置成1后退出。
④在設定狀態設定完成后,如不按正確操作退出設定狀態,超過30秒后,系統將自動退出設定狀態,你前次所設定參數被宣布無效。
⑤當你為防止別人修改你的參數時，可在第二設定狀態把LOK值設定為02.

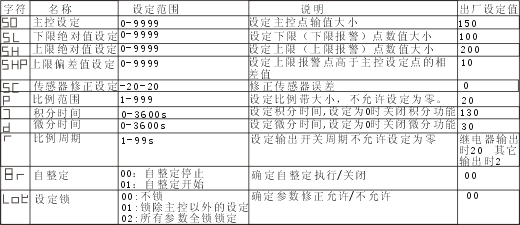

設定字符解釋：
以下字符每按一次SET鍵后依次出現，根據不同功能有些字符可能在你所選用的儀表中不存在。 |
|
 |

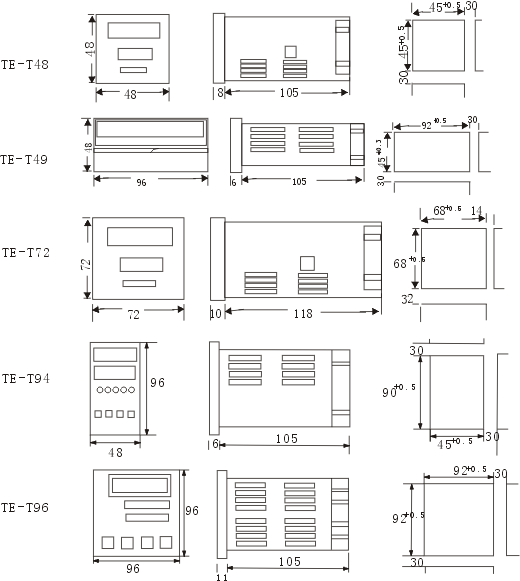

| 六、外形及開孔尺寸 |
 |
|
