產品概述

MPM4730型智能壓力變送器是一款、高穩定性的智能化壓力測量產品。該產品采用數字技術在傳感器制造領域的新應用成果，結合的壓阻式壓力變送器設計制造技術，數字化溫度補償和非線性修正技術，一體化的結構設計和標準化的信號輸出，體積小、精度高、重量輕、量程覆蓋范圍寬，適用于各行業需要對流體壓力進行測量的場所。該產品以兩線制方式工作，可以直接替代模擬兩線制4～20mADC輸出變送器。

產品特點

•4～20mADC兩線制電流輸出；
•采用數字補償及非線性修正技術；
•-10℃～80℃數字化寬溫度補償；
•RS485通訊接口或HART?通訊協議(可選)；
•支持組網應用；
•全不銹鋼結構、體積小，重量輕；
•特殊要求可定做，適應各種場合應用；
•產品已取得RoHS認證。

性能參數

基本量程(MPa)	-0.1	0.1	0.2	0.35	0.7	1.0	2.0	3.5	7	10	20	35	70	100
過壓(MPa)	-0.1	0.15	0.3	0.5	1.0	1.5	3.0	5.0	10	15	30	50	100	110
注：量程縮放zui小為基本量程的1/5。       所有中間量程模擬輸出變送器(不過壓)用基本量程擴展實現



①綜合精度：包含非線性、遲滯、重復性及溫度誤差。
②特殊溫度范圍可與廠家協商。

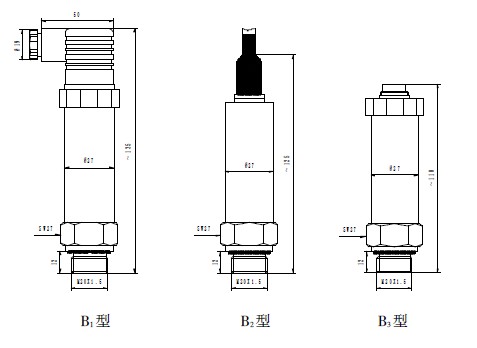

外形結構

（單位：mm)


電氣連接

變送器與外部通過插頭或電纜進行電氣連接：

功能定義	內部小插件 配線顏色	產品外部接插件的連接
		4芯接插件	導線顏色	7芯航空接插件
+V	1(黑)	1	黑線	1
OUT/GND	2(紅)	2	紅線	2
RS485B	4(白)		白線	5
RS48	5(黃)	3	黃線	4

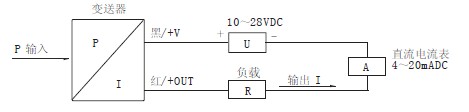

a) 二線制4～20mADC輸出應用電氣連接方法如下圖所示。

b) RS485接口型變送器用于RS485通訊時的電氣連接方法如下圖所示。

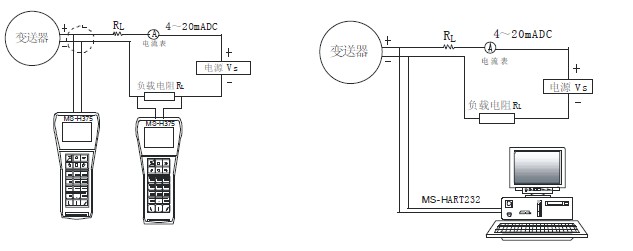

c) HART協議型變送器與手操器及組態系統連接如下圖所示。

輔助軟件

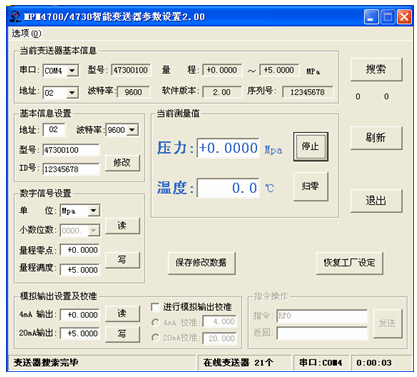

a) RS485接口型變送器軟件MS
Setonline軟件
通過RS232/485轉換模塊，用于和RS485接口型變送器進行通訊，顯示實際壓力值、設置新零點、程控設置模擬輸出、設置儀表地址等。

注：“MS Setonline”程控軟件，可從本公司網站www.microsensor.cn下載。

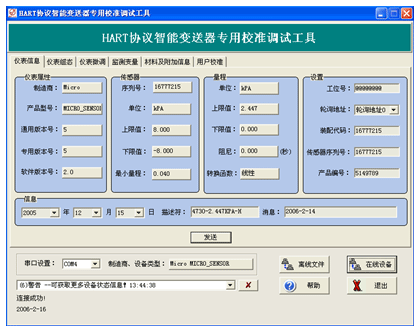

b) HART?協議型變送器軟件
MS-C100A軟件
通過MS-HART232轉換模塊，客戶可對HART協議變送器進行軟件調試及校準。

現場應用

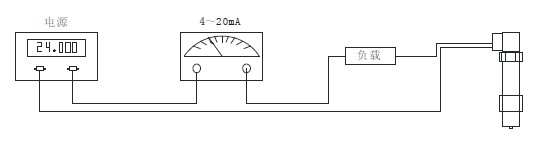

兩線制變送器現場壓力測量示意圖

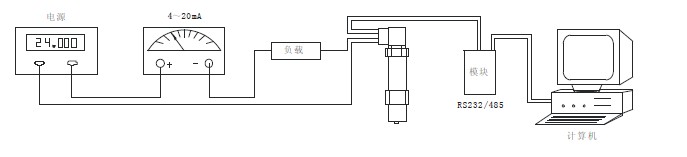

利用計算機現場調校時的接線示意圖

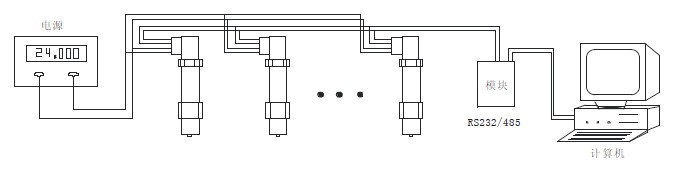

變送器RS485接口網絡化應用示意圖

選型指南

MPM4730	型智能壓力變送器
	量程	測量范圍kPa或MPa
	[0～X]kPa或MPa或或MPa	-0.1…0～0.01…100MPa，X為實際所需量程
		代號	輸出信號
		E	4～20mADC
		R4	RS485通訊接口
		H	HARTâ協議通信
			代號	結構材料
				隔離膜片	接口	殼體
			22	不銹鋼316L	不銹鋼	不銹鋼
			24	不銹鋼316L	不銹鋼316L	不銹鋼316L
				代號	附加功能
				B1	4芯Hirschmann接插件連接
				B2	電纜線連接，線長1.5m
				B3	7芯航空接插件連接
				P	齊平膜片型，G1/2外螺紋壓力接口
				C1	M20×1.5外螺紋壓力接口，端面密封
				C3	G1/2外螺紋壓力接口
				C4	G1/4內螺紋壓力接口
				C5	M20×1.5外螺紋壓力接口，水線密封
				G	表壓型
				S	密封表壓型
				A	壓型
MPM4730	[0～100]kPa	ER4	22	B3C1G	完整的型號規格

選型提示
1、選擇RS485接口型變送器必須選用B2電纜線輸出或B3七芯接插件連接方式。
2、齊平膜片型變送器的測量范圍為0～70kPa…35MPa。
3、特殊要求，敬請與本公司商洽，并在訂單中予以注明。
