本文“can通信轉換器,can卡，can模塊，USBCAN-II PRO can通信轉換器

沈陽廣成科技有限公司是國家認定的高新技術企業。公司現有自主知識產權20余項，主營產品全部為自主研發，是國內領先的工業互聯設備供應與服務商。公司主要從事工業通信設備及工業自動化設備的研發、生產、銷售，產品涵蓋CAN總線分析儀、ECU下載器、工業網關、遠程IO、PLC核心板、伺服驅動器等工業通信軟、硬件產品并提供全面的解決方案。公司自2010年成立以來，始終以“推動工業互聯技術的進步，提供有競爭力的產品和服務”為使命，不斷的幫助用戶創造價值，現已服務用戶10萬余家，涉及交通、電力、能源、醫療器械、船舶、軍工、自動化等多個行業。

  功能概述
  

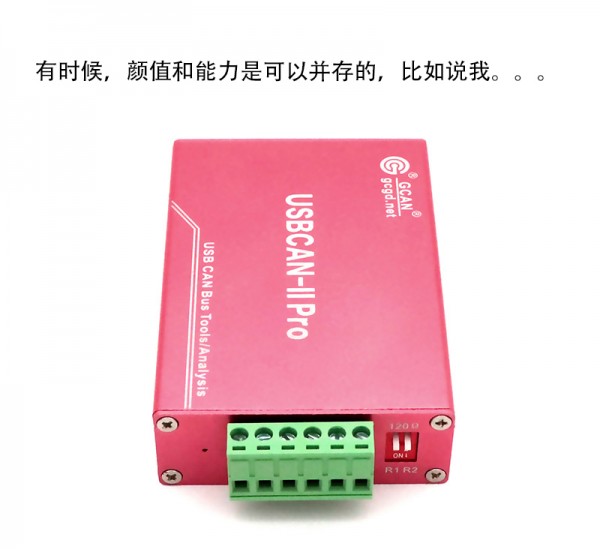

  USBCAN-IIPro是集成2路CAN接口的高性能型CAN-bus總線通訊接口卡。該型號CAN卡可兼容USB2.0總線全速規范，采用USBCAN-IIPro高性能CAN接口卡，PC可以通過USB接口快速連接至CAN-bus網絡，構成現場總線實驗室、工業控制、智能小區、汽車電子網絡等CAN-bus網絡領域中數據處理、數據采集的CAN-bus網絡控制節點。
  
  USBCAN-IIPro高性能CAN接口卡是CAN-bus產品開發、CAN-bus數據分析的強大工具，同時具有體積小巧、即插即用等特點，也是便攜式系統用戶的選擇。USBCAN-IIPro接口卡上自帶USB接口，集成CAN接口電氣隔離保護模塊，使其避免由于瞬間過流/過壓而對設備造成損壞，增強系統在惡劣環境中使用的可靠性。USBCAN-II PRO can通信轉換器
  
  USBCAN-IIPro高性能CAN接口卡支持WindowsXP、7、8、10等32位/64位Windows操作系統，還可支持各版本Linux操作系統。我公司為用戶提供統一的應用程序編程接口和完整的應用示范代碼，含VC、VB、.Net、Delphi、Labview和C++Builder等開發例程示范，方便用戶進行應用程序開發。
  
  USBCAN-IIPro接口卡可使用我公司開發的ECANTools通用測試軟件，可執行CAN-bus報文的收發和監測等功能。USBCAN-II PRO can通信轉換器
  
  性能特點
  
  （1）PC接口符合USB2.0全速規范，兼容USB1.1及USB3.0；
  
  （2）集成2路CAN-bus接口，使用插拔式端子接線方式；
  
  （3）支持CAN2.0A和CAN2.0B幀格式，符合ISO/DIS11898規范；
  
  （4）CAN-bus通訊波特率在5Kbps~1Mbps之間任意可編程；
  
  （5）使用USB總線電源供電，或使用外接電源(DC+5V，130mA)；
  
  （6）CAN-bus接口采用電氣隔離，隔離模塊緣電壓：DC3000V；
  
  （7）接收數據流量：14000fps；
  
  （8）CAN端接收報文時間戳精度可達1us；
  
  （9）支持WindowsXP、7、8、10等Windows操作系統；
  
  （10）支持各版本Linux操作系統；
  
  （11）支持ECANTools測試軟件；
  
  （12）支持二次開發；
  
  （13）工作溫度范圍：-40℃~+85℃。
  
  典型應用
  
  1、CAN-bus網絡診斷與測試
  
  2、汽車電子應用
  
  3、電力通訊網絡
  
  4、工業控制設備
  
  5、高速、大數據量通訊USBCAN-II PRO can通信轉換器
  
  常見問題
  
  1.在ECANTools測試軟件中，為何顯示“打開設備錯誤”？
  
  可能產生此類故障的原因是：設備類型選擇不正確或USBCAN設備驅動沒有正常安裝。在PC的設備管理器中檢查USBCAN設備屬性，看看有沒有“！”或“？”在USBCAN設備前面；若有，則檢查硬件/軟件沖突，并重新安裝USBCAN設備驅動程序。
  
  2.是否一定需要使用120Ω終端匹配電阻？
  
  建議120Ω終端匹配電阻用于吸收端點反射，提供穩定的物理鏈路。當進行單節點的自發自收測試時必須連接該120Ω的終端電阻構成回路，否則無法進行自發自收測試。USBCAN高性能CAN接口卡內部已經連接有120Ω的終端電阻。
  
  3.一臺計算機能否安裝多塊USBCAN接口卡？
  
  舊版的接口不支持多卡同時操作，但是目前的USBCAN接口卡，支持多達8個同一型號的USBCAN接口卡同時操作。
  
  4.USBCAN-IIPro接口卡的數據轉換率是多少？
  
  USBCAN接口卡的單一CAN通道支持8000fps的CAN總線數據轉換，這里提到的幀是指標準幀8個數據的數據幀，如果是小于8字節數據或者遠程幀可能會更快。另外，數據流量會受PC性能的限制。
  
  5.為何CAN狀態指示燈不亮？
  
  因為USBCAN接口卡的所有操作是受PC機控制的，只有PC機發送了啟動CAN通訊的命令后，CAN狀態指示燈才會有意義。
  
  6.為何調用接口函數時系統非法操作？
  
  先在使用接口函數時請認真閱讀函數說明，保證輸入參數合法，特別注意指針(地址)的傳遞，或參照提供的例子程序，倘若問題還是未能解決，可聯系我們的技術支持。
  
  7.USBCAN接口卡的通訊波特率如何設置？
  
  設備提供了一組常用的波特率的設置值，若要使用其他的波特率，請聯系廣成科技客服進行計算。需要注意：USBCAN接口卡的CAN控制器使用24MHz時鐘，用戶自定義波特率時要根據該時鐘頻率進行計算。
  
  8.系統進入待機或睡眠狀態是否影響接收？
  
  會有影響。這時所有處理將停止，可能導致硬件接收緩沖溢出錯誤。若有程序打開設備將嘗試阻止系統進入待機或睡眠狀態，從而保證系統正常工作。使用USBCAN接口卡時，請禁止系統的待機和睡眠功能。
  
  9.如何處理應用中的錯誤？
  
  錯誤主要分為函數調用錯誤和CAN-bus通訊錯誤兩種。函數調用錯誤一般由參數錯誤引起，如：設備號超出范圍，類型號錯誤等，用Win32函數GetLastError返回的錯誤號是87，還有的是對未打開的設備進行操作，實際是對一個非法句柄操作，根據具體函數調用情況都有相應的Win32標準錯誤碼提供，用戶可以使用GetLastError進行錯誤分析，這部分除錯工作一般應該在設計時完成。
  
  對于CAN-bus通訊錯誤，一般由CAN網絡引起，也可能因用戶設置不當而引起，如：波特率設置不一致、沒有啟動CAN控制器便調用發送函數等。大部分錯誤已經在設備驅動中作了簡單的處理，如果要進行更深層次的錯誤分析和處理，可以調用ReadCANStatus函數。
  
  另外需要注意的是數據溢出中斷錯誤，它的產生有兩種可能：(1)軟件接收緩區沖溢出。這說明應用程序無法及時處理接收到的數據，這時用戶應該優化應用程序或更改通訊策略。(2)硬件接收緩沖區溢出。產生這種錯誤是由于接收端PC中斷延遲太大而引起的。只能通過提升計算機性能或協調其余節點適當降低發送速度來解決。
