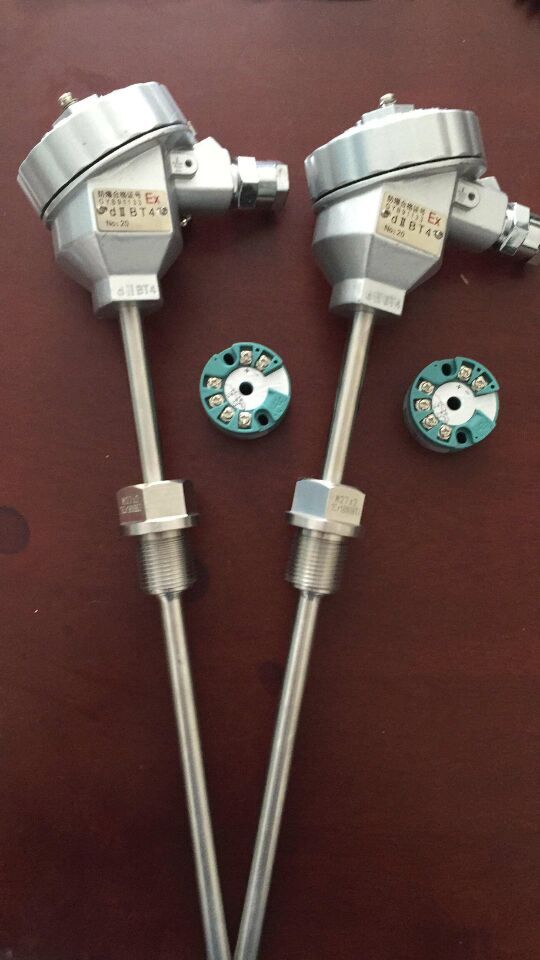

江蘇先達儀表有限公司生產的XD-SBW系列一體化溫度變送器是溫度傳感器與變送器的結合，以十分簡捷的方式把 -200~+1600 ℃ 范圍內的溫度信號轉換為二線制4~20mA DC 的電信號傳輸給顯示儀、調節器、記錄儀、 DCS 等，實現對溫度的測量和控制。一體化溫度變送器是現代工業現場、科研院所溫度測控的更新換代產品，是集散

江蘇先達儀表有限公司XD-SBW系列智能一體式溫度變送器與變送器的結合，以十分簡捷的方式把 -200~+1600 ℃ 范圍內的溫度信號轉換為二線制4~20mA DC 的電信號傳輸給顯示儀、調節器、記錄儀、 DCS 等，實現對溫度的測量和控制。一體化溫度變送器是現代工業現場、科研院所溫度測控的更新換代產品，是集散系統、數字總線系統的必備產品。

一體化溫度變送器特點:
超小型（模塊φ44×18 ）一體化，通用性強
二線制 4~20mA DC 輸出。傳輸距離遠，抗干擾能力強。
冷端、溫漂、非線形自動補償。
測量精度高，長期穩定性好。
溫度模塊內部采用環氧樹脂澆注工藝，適應于各種惡劣和危險場所使用。
一體化設計，結構簡單合理，可直接替換普通裝配式熱電偶、熱電阻。
機械保護 IP65 。
采用熱電偶溫變，可免用補償導線，降低成本 液晶、數碼管、指針等多種指示功能方便現場適時監控。
現場環境溫度 ›70 ℃ 時，變送器和現場顯示儀表可采用分離（隔離）式安裝
防爆等級： dIIBT4 、 dIIBT5 。

一體式溫度變送器技術指標:

類 別	XD-SBW 模塊式溫變	XD-SBW 一體化溫變
準 確 度	0.2%F.S 0.5%F.S
輸 入	熱電偶： B 、 S 、 T 、 K 、 J  熱電阻： Pt100 、 Pt10 、 Cu100 、 Cu50
輸 出	二線制 4-20mA DC
使用溫度	-25-85 ℃ （一體化 LCD 表頭時 0-60 ℃ ）
溫度影響	≤0.05%/ ℃
濕 度	5-95%RH
現場顯示	無	3　1/2LED 3 1/2LCD 0- 等分刻度
顯示精度	無	數字式： 0.5 級 指針式： 2.0 級
負載能力	‹ 600 Ω （額定負載 250 Ω ）
外形尺寸	44×18	70 ×100（中繼器）

一體化溫度變送器調試注意事項:

　1、接線時要注意性，并且在通電預熱15分鐘后開始調校。、
　　
　2、調校中以緩慢的速度輸入信號，以保證不產生過沖現象。
　　
　3、在調整電位器時不要用力過猛，防止擰壞。
　　
　4、調校前，要準備好校驗記錄單，并查熱電偶在各校驗點的溫度/毫伏對照表或熱電阻溫度/電阻對照表，將需要的數據查出并填入已經準備好的數據記錄表中。

一體式溫度變送器的選型:

型號 類別 感溫元件材料 現場顯示 安裝固定方式 接線盒形式 保護管直徑 隔爆標志 內芯結構 保護管特征 說 明 XD-SBW                   溫度變送器   R                 熱電偶 Z                 熱電阻   M               鎳鉻硅-鎳鉻{ N } N               鎳鉻-鎳硅 { K } E               鎳鉻-銅鎳 { E } F               鐵-銅鎳{ J } C               銅-銅鎳{ T } P               鉑 {Pt100} C               銅 {Cu50}   Y             現場液晶顯示   1           無固定裝置 2           固定螺紋 3           活動法蘭 4           固定法蘭 5           活絡管接頭式 6           固定螺紋錐形式 7           直形管接頭式 8           固定螺紋管接頭式 9           活動螺紋管接頭式   2         防噴式 3         防水式 4         防爆式   0       Ф16 1       Ф12 2       Ф16高鋁質管 3       Ф20高鋁質管   B     隔爆   無   普通元件 K   鎧裝元件   F 防腐型 N 耐磨型 XD-SBW R N Y 2 4 0 B K F 典型型號選型
