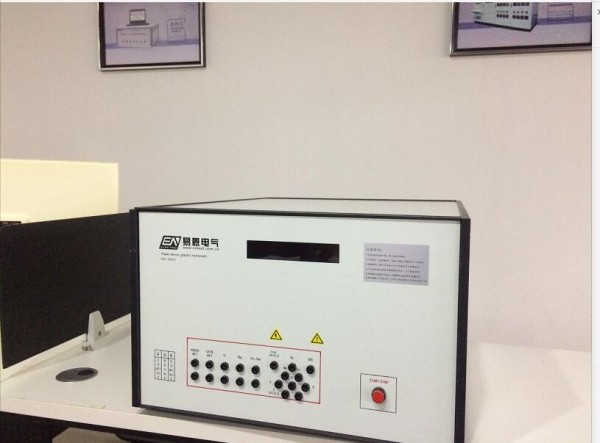

EN-2005B功率器件綜合測試系統
EN-2005B功率器件綜合測試系統系統概述
EN-2005B功率器件綜合測試系統設備擴展性強，通過選件可以提高電壓、電流和測試品質范圍。在PC窗口提示下輸入被測器件的測試條件點擊即可完成測試任務。系統采用帶有開爾文感應結構的測試插座，自動補償由于系統內部及測試電纜長度引起的任何壓降，保證測試結果準確可靠。
面板顯示裝置可及時顯示系統的各種工作狀態和測試結果。前面板的小鍵盤方便了系統操作。通過小鍵盤，系統可以脫離主控計算機完成多種工作。
EN-2005B功率器件綜合測試系統系統提供與機械手、探針臺、電腦的連接口，可以支持各種不同輔助設備的相互連接使用
|
應用領域 |
|||||||||
|
領 域 |
軍工院所、高校、半導體器件生產廠商、 電源、變頻器、逆變器、變流器、數控、電焊機、白色家電、 新能源汽車、軌道機車檢修 等 …… |
||||||||
|
用 途 |
測試分析 器件選型 篩選檢驗 生產線 自動 批量 測試等 …… 。 |
||||||||
|
|
技術指標 |
||||||||
|
|
主參數 |
控制參數 |
|||||||
|
|
指標 |
標配 |
選配 |
指標 |
標配 |
選配 |
|||
|
|
①主電壓: |
2000V |
1000V |
①控制電壓： |
100mV-20V |
80V |
|||
|
|
②電壓分辨率： |
1mV |
|
②電壓分辨率： |
1mV |
|
|||
|
|
③主電流： |
50A |
200A / 500A 800A / 1250A |
③控制電流： |
100nA-10A |
40A |
|||
|
|
|
|
|
||||||
|
|
④電流分辨率： |
1nA |
10pA |
|
|
|
|||
|
|
⑤測試精度： |
0.2%+2LSB |
|
|
|
|
|||
|
|
⑥測試速度： |
0.5mS/參數 |
|
|
|
|
|||
|
|
測試范圍 / 測試參數 |
||
|
|
序號 |
測試器件 |
測試參數 |
|
|
01 |
二管 DIODE |
IR；BVR ；VF |
|
|
02 |
晶體管 （NPN型/PNP型） |
ICBO；ICEO；ICER； ICES； ICEV；IEBO；BVCEO ；BVCBO； BVEBO；HFE；VCESAT；VBESAT；VBE(VBEON)；RE；VF |
|
|
03 |
J型場效應管 J-FET |
IGSS；IDOFF；IDGO；BVDGO；BVGSS；VDSON，VGSON； IDSS；GFS；VGSOFF |
|
|
04 |
MOS場效應管 MOS-FET |
IDSS；IDSV；IGSSF； IGSSR；VGSF；VGSR；BVDSS； VGSTH；VDSON、VF(VSD) IDON；VGSON；RDSON；GFS |
|
|
05 |
雙向可控硅 TRIAC |
VD+；VD-；VT+ ； VT-；IGT；VGT ；IL+；IL-；IH+；IH- |
|
|
06 |
可控硅 SCR |
IDRM；IRRM；IGKO；VDRM；VRRM；BVGKO；VTM； IGT；VGT；IL；IH |
|
|
07 |
緣柵雙大功率晶體管 IGBT |
ICES；IGESF；IGESR；BVCES；VGETH；VCESAT；ICON； VGEON；VF；GFS |
|
|
08 |
硅觸發可控硅 STS |
IH+； IH-；VSW+ ； VSW-；VPK+ ； VPK-；VGSW+；VGSW- |
|
|
09 |
達林頓陣列 DARLINTON |
ICBO； ICEO；ICER；ICES；ICEX；IEBO；BVCEO； BVCER；BVCEE；BVCES ；BVCBO；BVEBO；hFE ； VCESAT； VBESAT；VBEON |
|
|
10 |
光電耦合 OPTO-COUPLER |
ICOFF、ICBO；IR；BVCEO；BVECO；BVCBO；BVEBO； CTR；HFE；VCESAT； VSAT；VF(Opto-Diode) |
|
|
11 |
繼電器 RELAY |
RCOIL；VOPER；VREL；RCONT；OPTIME； RELTIME |
|
|
12 |
穩壓、齊納二管 ZENER |
IR；BVZ；VF；ZZ |
|
|
13 |
三端穩壓器 REGULATOR |
Vout；Iin； |
|
|
14 |
光電開關 OPTO-SWITCH |
ICOFF；VD；IGT；VON；ION ；IOFF |
|
|
15 |
光電邏輯 OPTO-LOGIC |
IR；VF；VOH；VOL；IFON； IFOFF |
|
|
16 |
金屬氧化物壓變電阻 MOV |
ID+ ID-；VN+； VN-；VC+ ；VCLMP-；VVLMP+ ； |
|
|
17 |
固態過壓保護器 SSOVP |
ID+ ID-；VCLAMP+, VCLAMP-；VT+、VT-；IH+、 IH-；；IBO+ IBO-；VBO+ VBO-；VZ+ VZ- |
|
|
18 |
壓變電阻 VARISTOR |
ID+； ID-；VC+ ；VC- |
|
|
19 |
雙向觸發二管 DIAC |
VF+,VF-,VBO+,VBO-,IBO+,IBO-,IR+,IR-, |
