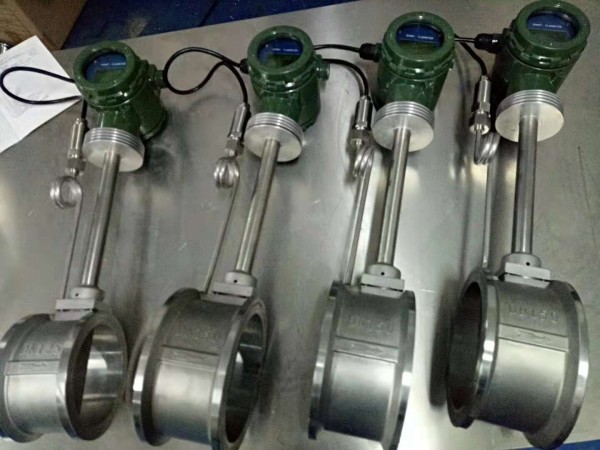

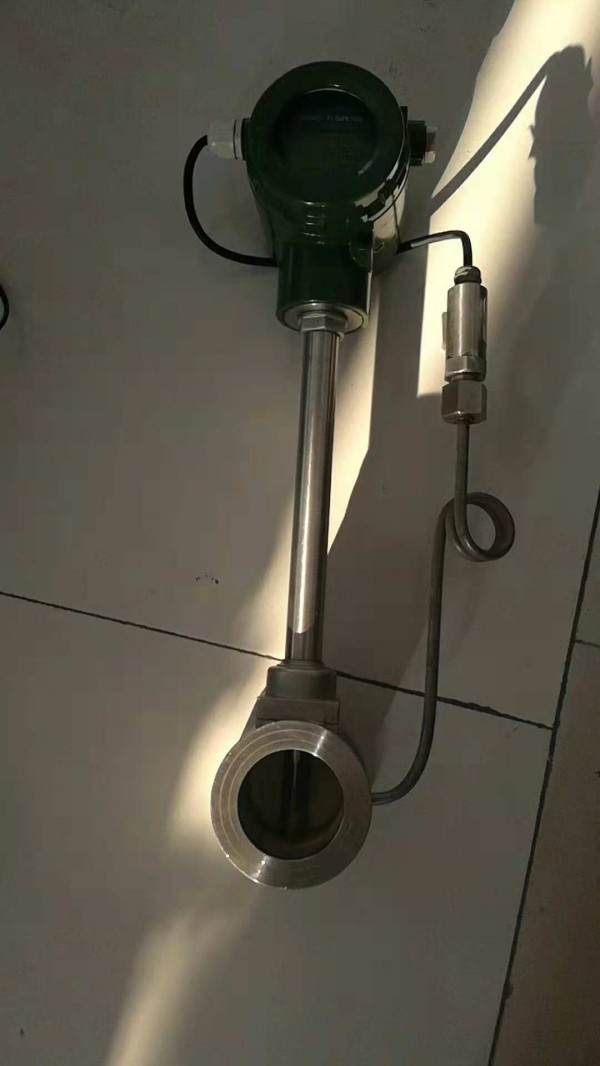

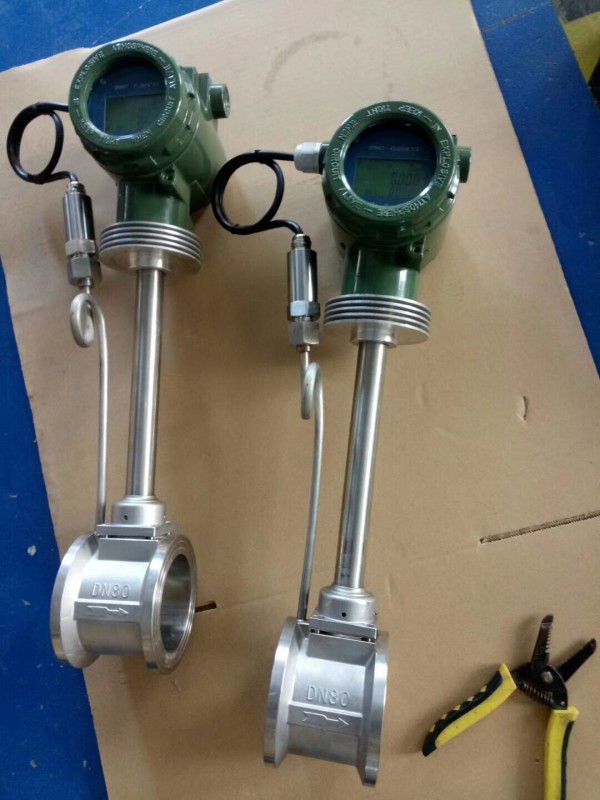

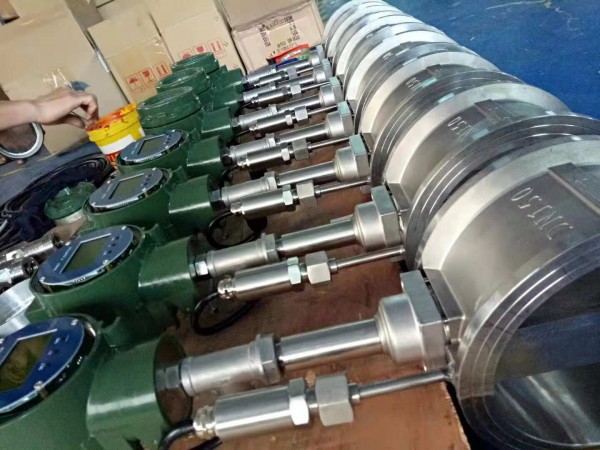

海南流量計 智能一體溫壓補償型渦街流量表 本計量儀表用于質量或體積流量，氣體，液體，蒸汽等介質可廣泛用于大、中、小型企業工廠的各種管道給排水、石油、化工、冶金、熱力、紡織、造紙、工業循環、熱電廠、對外賣蒸汽、供暖、污水處理，油類及化學試劑以及壓縮空氣、飽和及過熱蒸汽、天然氣及(氧氣、氮氣氫氣、天然氣、

廣州銘鴻自動化儀表有限公司是一家工控研發、生產、銷售各類流量計、變送器、傳感器、二次儀表、分析儀表、定量控制儀表、自動化設備產品的高科技企業，公司座落于廣州，交通極為便利，公司擁有一批高、中級工程技術人員和經驗豐富的營銷隊伍，具有強大的研發、生產和銷售能力。并承接自動化工程的設計配件、供貨、安裝調試等項目。 流量計儀表系列：LWGY渦輪流量計、EMFM-HFD3000電磁流量計、LUGB渦街流量計、MF微型氣體流量計、FS微型氣休流量傳感器、TDS-100超聲波流量計、LC橢圓齒輪流量計、LMC明渠流量計、熱（能）量表、LWQ氣體渦輪流量計、LUXB旋進旋渦流量計、LZ金屬管浮子流量計、DFM液體質量流量計、V錐流量計、MH孔板差壓流量計等銘鴻牌數顯流量計制造廠。 分析儀表全系列產品包括PH/ORP分析儀、溶氧分析儀、電導度/率分析儀、濁度分析儀、鹽度分析儀、流量計、液位計、懸浮物/污泥濃度變送器、離子濃度分析儀、余氯檢測儀、COD/氨氮分析儀、比電阻分析儀以及重金屬分析儀等其相應配套的各類傳感器。 液位/物位/料位/壓力/溫度儀表系列：磁致伸縮液位傳感器、衛生型液位變送器、超聲波物位計、電容式差壓變送器、投入靜壓式液位計、阻旋料位控制器、磁翻板液位計、雷達物位計、音叉液位計、射頻導納變送器、電纜浮球開關、浮球液位控制器、稱重變送器傳感器、溫度變送器/傳感器、壓力差壓變送器/傳感器、液位變送器/傳感器等自動化設備、三晶變頻器、無紙記錄儀、觸摸屏、二次顯示控制熱工儀表、代理產品：FFM美國富沃得流量計、瑞士迪格曼莎流量計、臺灣上泰分析儀表、臺灣明柏分析儀表、進口SSI壓力變送器fhku938等。 廣州銘鴻自動化儀表有限公司多年來在石油、化工、食品、制藥、電力、冶金、水處理、環保交通、能源、電梯、造紙、注塑、橡膠、紡織印染、水泥、陶瓷、機械、鋼鐵等制造行業、鍋爐控制、機床控制、電鍍生產線、環境監控、節能環保系統等領域積累了大量的現場經驗、具有豐富、完善的系統方案。從儀表控制系統計算機控制系統、PLC控制系統到DCS系統，從單一的過程控制到整個工廠的自動化，銘鴻從控制系統的局部改造到區域的管控一體化，我們嚴格遵循系統可靠性和系統靈活性兼顧的原則，充分結合工藝要求和特點，竭誠為客戶提供技術支持。

海南流量計 智能一體溫壓補償型渦街流量表智能渦街流量計銘鴻出售，價格優惠品質有保障。銘鴻自動化儀表有限公司以信譽求生存，服務求發展為宗旨，贏得了外眾多客戶的信任。

MHGB渦街流量傳感器無可動件，結構簡單牢固，測量精度在規定的雷諾數范圍內不受介質的溫度、壓力、密度、粘度的影響等特點外，其智能化二線制輸出，現場顯示型還有其獨具的特點：采用超低功能耗單片微機技術并采用EEPROM對累積流量進行掉電保護（時間大于10年）由軟件對儀表系數非線性誤差進行修正，提高了整機測量的精度。

采用現場24VDC供電及電池供電兩種型式，解決了現場無（增加）直流電源場合需現場顯示或需標準信號輸出用戶的一大難題。

銘鴻儀表蒸氣表應用        備注：不同管徑不同參數不同價格

廣泛用于大、中、小型各種管道給排水、工業循環、污水處理，油類及化學試劑以及壓縮空氣、飽和及過熱蒸汽、天然氣及各種介質流量的計量。

工作原理 海南流量計 智能一體溫壓補償型渦街流量表

渦街流量計用途：本計量儀表用于質量或體積流量，氣體，液體，蒸汽等介質可廣泛用于大、中、小型企業工廠的各種管道給排水、石油、化工、冶金、熱力、紡織、造紙、工業循環、熱電廠、對外賣蒸汽、供暖、污水處理，油類及化學試劑以及壓縮空氣、飽和及過熱蒸汽、天然氣及(氧氣、氮氣氫氣、天然氣、煤氣等)各種介質流量的計量、 液體（如：水苯類等）的計量和控制。

渦街流量傳感器足根據“卡門渦街”原理研制成的一種流體振蕩式儀表，可用下式表示：

（1）式中： f：旋渦分離頻率

St：斯特勞哈爾數

v：流速

d：旋渦發生體寬度

K：儀表系數：旋渦分離的脈沖總量與體積總量之比

K：儀表系數：旋渦分離的脈沖總量與體積總量之比

（1/3m3） （2）

式中：     K：儀表常數（脈沖l/m3）

N：脈沖總數（次）

Q：體積總量（m3）

旋渦分離頻率與流體流量的關系如式（3）所示

f = K?Q （3）

式中：     f：頻率（次）

Q：流量（m3 h）

所以通過檢測旋渦分離頻率即可測知管道流體的流量。

性能指標

公稱通經（mm） 20，25，40，50，80，100，150，200，250，300

材料         1Cr  18Ni  9Ti

公稱壓力（Mpa） 2.5Mpa（>2.5Mpa協商供貨）

被測介質溫度℃ －40～+250℃－40～+350℃

精度等級         0.5，1.0，1.5，

范圍度     1:10

阻力損失系數         Cd<2.4

輸出信號 電壓脈沖低電平≤1V，高電平≥5V；電流輸出：4～20mADC

環境條件 溫度－10～+55℃，相對濕度5％～90％，大氣壓力86～106Kpa

供電電源         +12V±3VDC，24V±3VDC

信號傳輸線     STVPV3×0.3（三線制），2×0.3（二線制）

傳輸距離         1000米（轉換器輸出），5～20米（分離型傳感信號輸出）

防爆型安全柵型號         脈沖輸出：XSJ型，4～20mADC輸出XSJ-B型

注：被測介質為單項流體或被認為是單項流體

傳感器的流量范圍傳感器通徑DN（mm）液體、氣體、蒸氣

20     1～10  5～40  8～80

25     1.6～16  8～60  12～120

40     2～30  18～160  20～250

50     3～50  30～300  30～400

80     10～130  70～600  100～1200

100  15～200  100～1000  200～2000

150  40～450  200～2000  450～4500

200  80～1000  400～4000  800～8000

250  120～1200  700～8000  1200～12000

300  180～2000  900～10000  1600～16000

流體指常溫水（t=20℃，P=1000kg m3）

氣體指常溫常壓空氣（t=20℃，P=0.1MPa，P=1.205kg/m3）

蒸汽指干飽和蒸氣（t=143℃，P=0.4MPa，P=2.129kg/m3）

產品型號與標記     說明

LUGB—利用卡門渦街原理，流量傳感器

安裝方式：1法蘭連接（表體法蘭標準：GB9115.10.88）

2法蘭卡裝（出廠自帶卡裝法蘭及螺栓）

被測介質：1氣體2液體3蒸汽

口徑：15mm 20mm 25mm 32mm 40mm 50mm 65mm 80mm 100mm 150mm 200mm 250mm

300mm

輸出方式：P  電壓脈沖 R  RS485通訊S   4～20mADC二線制D    電池供電，現場液晶顯示

防爆等級         B 本安防爆，iaⅡCT6

注：標記中兩個“B”分別以其所在編號位置代表其含義

例：選用一臺法蘭卡裝式蒸汽DN50、分體式電流輸出防爆型儀表，其產品型號應為：LUGB-2305FSB型

傳感器不宜使用在振動量較大的場合，安裝應盡量距離泵遠一些以避免引入非流量性信號。

若現場需要打開轉換器端蓋時，操作完畢后一定要將蓋子擰緊以免電路板受潮。

傳感器在介質較臟且含懸浮物較多時，應注意定期清洗，注意清洗時不要碰壞傳感探頭。
