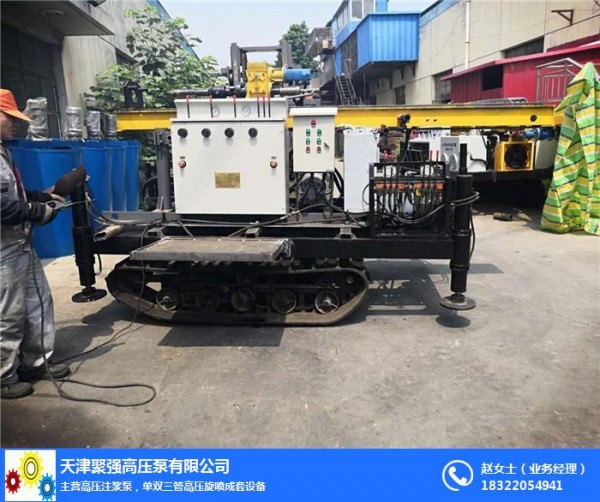

XPL-60B型錨固旋噴鉆機
一、鉆機主要用途
本機型可用于各類軟地基加固、高層建筑地下室的防滲處理、大江大河堤壩的整治、鐵路公路橋墩的加固等。通過不同模塊的組合，可以適合定噴、擺噴、旋噴等施工工藝；單重、雙重、三重旋噴等各種施工要求。該鉆機可進行普通回轉鉆進、空氣潛孔錘鉆進、高壓旋噴自鉆自噴等施工。具體應用于基坑及邊坡錨桿（索）支護，抗浮錨桿、旋噴錨索及各種造孔等工程。
二、特點：
1. 配備的動力頭回轉速度顯示裝置。
2. 配備的動力頭提升速度顯示裝置。
3. 配備的鉆塔垂直度顯示裝置。鉆機對孔、定位準確快捷。
4. 配備有回轉支承，需要時孔位可轉至履帶側邊工作，提高了工作效率。
5. 采用全液壓動力頭傳動，無級變速，鉆進效率高，勞動強度低。
6. 配備大牽引力履帶底盤，爬坡能力強，設備移位方便、快捷。
7. 鉆機可以打垂直、水平，斜孔等多角度施工，可滿足各種地層和不同的旋噴
工藝的需求。
8. 動力頭行程長，可接3米鉆桿，減少輔助時間。
9. 高轉速可達260轉每分鐘，有效的提高了工作效率。
10. 鉆機可采用卷揚機，應用液壓控制，大大降低了勞動力，提高生產效率的同時提高了施工人員的安全性保障。
三 、主要技術參數：
1.大扭矩：4000 N.m
2.動力頭轉速：0～260r/min
3.動力頭大行程：3500 mm
4.動力頭額定提升力：30 kN
5.動力頭允許加壓力：35 kN
6 .鉆孔深度：60 m
7 .鉆桿直徑：Φ50 mm；Φ60 mm；Φ73 mm
8.鉆孔傾角: 前后0～100°
9. 電機功率：30 Kw+18.5Kw+1.5Kw
10. 外形尺寸 [施工尺寸]：3500×2050×5600mm（長寬高）
[運輸尺寸]：5600×2050×2000mm（長寬高）
11. 整機重量：4500 kg
12. 橫向移動：1500mm
13.系統壓力：20 MPa
14.大爬坡度：25°
15.行走速度：2km/h
旋噴鉆機(又稱:旋噴鉆具):是一種用來輸送漿液、壓縮空氣和清水等介質，在高壓的工作條件下，能保證持續的動密性和靜密性的一種鉆進工具
高壓旋噴是高壓噴射注漿法的一種，是將帶有特殊噴嘴的注漿管插入設計的土層深度，然后將水泥漿以高壓流的形式從噴嘴射出，沖擊切削土體。土體在高壓噴射流的強大動力等作用下，發生強度破壞，土顆粒從土層中剝落下來，與水泥漿攪拌形成混合漿液。一部分細顆粒隨混合漿液冒出地面，其余土粒在射流的沖擊力、離心力和重力等力的作用下，按一定的漿土比例和質量大小，有規劃地重新排列。這樣從下向上不斷地噴射注漿，混合漿液凝固后，在土層中形成具有一定強度的固結體，并且固結體呈圓柱體。
高壓旋噴樁的基本工藝類型有：單管法、二重管法、三重管法和多重管法等四種方法。使用較多的是單管法和二重管法。
單管法是利用鉆機把安裝在注漿管底部側面的特殊噴嘴，置入土層預定深度后，用高壓泥漿泵等裝置，以20KPa左右的壓力，吧水泥漿從噴嘴中噴射出來沖擊破壞土體，使漿液與從土體上崩落下來的土攪拌混合，經過一定時間凝固，便在土中形成一定的固結體。（單管法成樁直徑較小，一般為0.3-0.8m）
二重管法是使用雙通道的二重注漿管。當二重注漿管鉆進到土層的預定深度后，通過在管底部側面的一個同軸雙重噴嘴，同時噴射出高壓漿和空氣兩種介質的噴射流沖擊破壞土體。即以高壓泥漿泵等高壓發生裝置噴射出20KPa左右的漿液，從內噴嘴中高速噴出。在高壓漿液和它外環氣流的共同作用下，破壞土體的能量顯著增大，后在土中形成較大的固結體。（二重管法成樁直徑為1.0m左右）
三重管法：分別輸送水泥漿液和空氣及高壓水。在以高壓泵等高壓發生裝置產生20MP左右的高壓水噴射流周圍，環繞一股0.7MPa左右的圓筒狀氣流，進行高壓水噴射流和氣流同軸噴射沖切土體，形成較大的空隙，再另由泥漿泵注入壓力2-5MPa的漿液填充，當噴嘴作旋轉和提升運動時，便在土中凝固為直徑較大的圓柱狀固結體。（三重管法成樁直徑較大，一般在1-2m，但樁身強度低，一般在0.9-1.2MPa）
