ZN63(VS1)-12型戶內高壓真空斷路器簡稱真空斷路器適用于要求在額定工作電流下頻繁操作，或多次開斷短路電流的場所。該斷路器采用操動機構與斷路器本體一體式設計，即可做為固定安裝單元，也可配有專用推進機構，組成手車單元作用。

利百加電氣集團有限公司是一家專業從事低壓電器設計,研發生產制造和銷售于一體的企業,主要生產小型斷路器,塑殼斷路器,漏電斷路器,框架斷路器,交流接觸器,雙電源,機械式電能表,電子式電能表,高壓真空斷路器,高壓隔離開關,高壓負荷開關,高壓接地開關,高低壓成套開關設備等2000多種型號規格的工業及建筑用高低壓電器. 公司技術力量雄厚,檢測設備齊全.十多年來堅持走自主創新,科技研發之路,秉承敬業爭先的精神.通過“內培外引”的方式建立一支具有團隊協作,努力進取,勇于超越和富有競爭力的經營隊伍,為客戶提供良好的產品和服務,產品暢銷國內外.專業生產的各種型號規 格的低壓電器在同行中率先榮獲中國質量認證中心頒發的“ccc”證書，和IS09001:2000質量體系認證證書. 回顧歷史,利百加人員充滿自豪和欣慰.展望未來,二十一世紀知識經濟的時代,競爭與發展同存,機遇與挑戰并舉.利百加人員決心與時俱進,展開百年規劃藍圖,繼續以品牌為旗幟,以技術為核心,以營銷為龍頭,人力資源為根 本,低壓電器產業為支柱,努力打造市場多樣化,產品多元化的公司.

一、適用范圍

ZN63(VS1)-12型戶內高壓真空斷路器系三相交流50Hz額定電壓為12KV電力系統的戶內開關設備，在作為電網設備、工礦企業動力設備的保護和控制單元。適用于要求在額定工作電流下頻繁操作，或多次開斷短路電流的場所。ZN63(VS1)-12型戶內高壓真空斷路器采用操動機構與斷路器本體一體式設計，即可做為固定安裝單元，也可配有專用推進機構，組成手車單元作用。

二、型號及含義

三、結構特點

ZN63(VS1)-12型戶內高壓真空斷路器總體結構采用操動機構和滅弧室前后布置的形式，主導電回路部分為三相落地式結構，真空滅弧室縱向安裝在一個管狀的緣筒內，緣筒由環氧樹脂采用APG工藝澆注而成，因而它特別抗爬電。這種結構設計大大地減小粉塵在滅弧室表面的聚積，不僅可以防止真空滅弧室受到外部因素的損壞，而且可以確保即使在濕熱及嚴重污穢環境下也可對電壓效應呈現出高阻態。

斷路器配用中間封接式陶瓷或玻璃真空滅弧室，采用銅鉻觸頭材料，杯狀縱磁場觸頭結構，其觸頭的電磨損速率小，電壽命長，觸頭的耐壓水平高，介質緣強度穩定，弧后恢復速度快，截流水平底，開段能力強。

操動機構是平面布置的彈簧儲能式操動機構，具有手動儲能和電動儲能功能，操動機構置于滅弧室前的機構箱內，斷路器的機構箱同時用作操動機構的構架。機構箱被四塊中間隔板分成五個裝配空間，期間分別裝有操動機的儲能部分，傳動部分，脫扣部分和緩沖部分，前部設有合，分按鈕，手動儲能操作孔，彈簧儲能狀態指示牌，合分指示牌。這樣，滅弧室和機構前后布置組成一個整體，使兩者更加吻合，減少不必要的中間傳動環節降低了能耗和噪聲，使斷路器的功能更加可靠。

斷路器具有壽命長，維護簡單，無污染，無爆炸危險，噪音低等優點，適用于頻繁操作等比較苛刻的工作條件。斷路器即可裝入手車式開關柜。也可用于固定式開關柜。

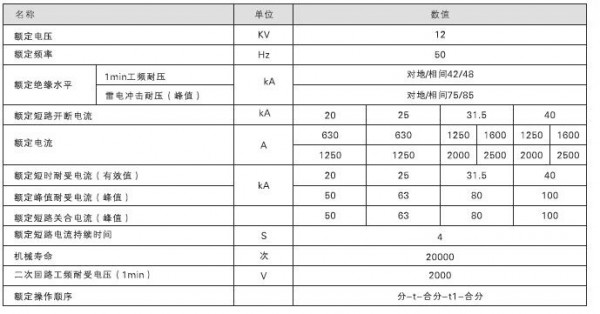

四、主要技術參數

五、正常工作條件

周圍空氣溫度：上限+40℃。下限-15℃;
海拔高度：≤1000m(若需增高海拔，則額定緣水平相應提高);
振幅：地震烈度不超過8度;
空氣相對濕度日平均值不大于95%，月平均值不大于90%
無火災、爆炸危險、嚴重污染、化學腐蝕及劇烈震動的場所。

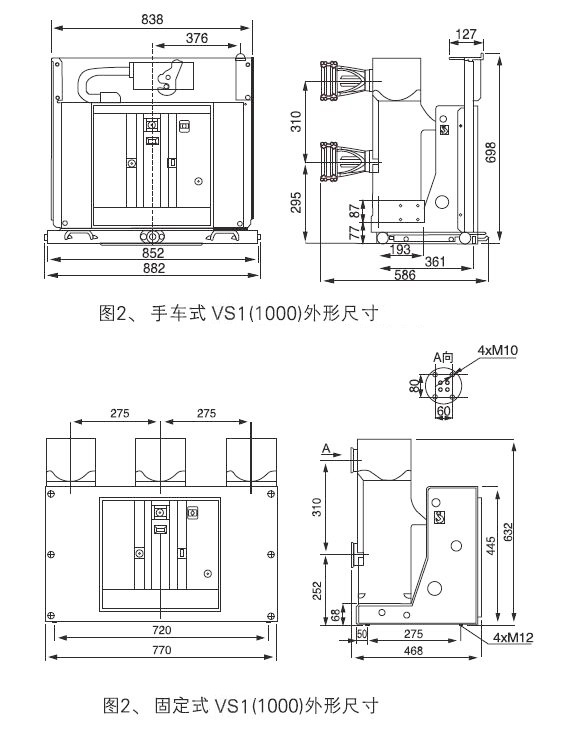

六、外形及安裝尺寸

注：提供的外形及安裝尺寸僅供選型時參考，尺寸以我公司產品圖紙為準。
