GDN 管道泥沙泵

淄博瑞昱泵業有限公司

會員指數：

企業認證：

價格：電議

所在地：山東淄博市

型號：GDN

更新時間：2024-06-03

瀏覽次數：950

公司地址：山東淄博市博山區南外環路

15589367937 趙寧(先生)

點擊查看聯系電話在線詢價

產品簡介

GDN系列管道泥沙泵是根據管道泵原理進行改進設計的，過流部件采用高強耐磨合金材料制造，具有較好的耐磨性，過流通道大，適用于遠距離輸送含有較大固體顆粒的泥沙、礦漿、煤漿、沙石等介質。可替代傳統臥式泥漿泵，用于污水處理廠、火力發電廠抽渣、鋼廠排鐵沙、工礦企業排沙漿等。

公司簡介

淄博瑞昱泵業有限公司是國內潛水耐磨排砂泵，潛水泥漿泵，攪拌潛水抽沙泵，高溫潛污泵，耐高溫全鑄造不銹鋼渣漿泵，耐磨潛水渣漿泵，高溫耐磨泥砂泵，耐腐蝕潛污泵等泵類和潛水電機產品的生產基地。

展開

產品說明

管道泥沙泵

產品簡介：

GDN系列管道泥沙泵是根據管道泵原理進行改進設計的，過流部件采用高強耐磨合金材料制造，具有較好的耐磨性，過流通道大，適用于遠距離輸送含有較大固體顆粒的泥沙、礦漿、煤漿、沙石等介質。可替代傳統臥式泥漿泵，用于污水處理廠、火力發電廠抽渣、鋼廠排鐵沙、工礦企業排沙漿等。

型號意義：

GDN-管道泥沙泵

GDNX-不銹鋼管道泥沙泵

WGND-臥式管道泥沙泵

WGDNX-不銹鋼臥式管道泥沙泵

結結構特點：

1、泵體采用大流道設計，通過顆粒度大，通過性好。

2、葉輪、泵體等過流部分采用耐磨合金材料，耐磨蝕。

3、采用立式結構，節省空間，安裝方便，整機效率高。

4、泵內設油室，采用硬質合金機械密封。

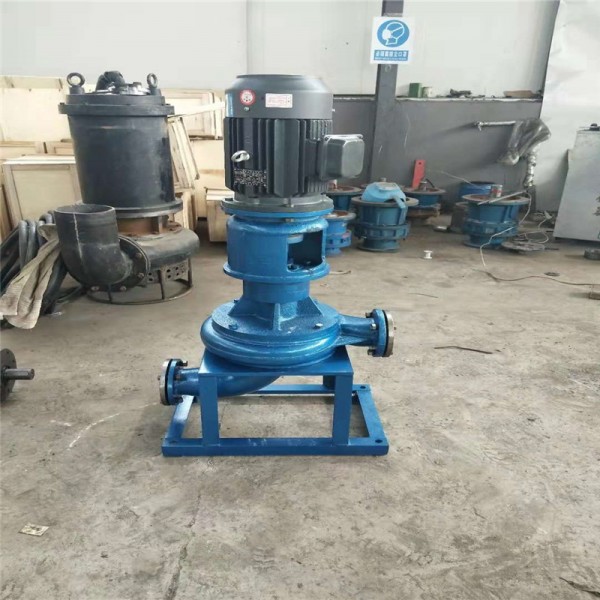

立式管道泵

GDN管道泵電機安裝方式為立式，流動方向和泵體上的箭頭方向一致，此采用低進高出的原則，泵底部為漿體進口，側方為漿體出口。

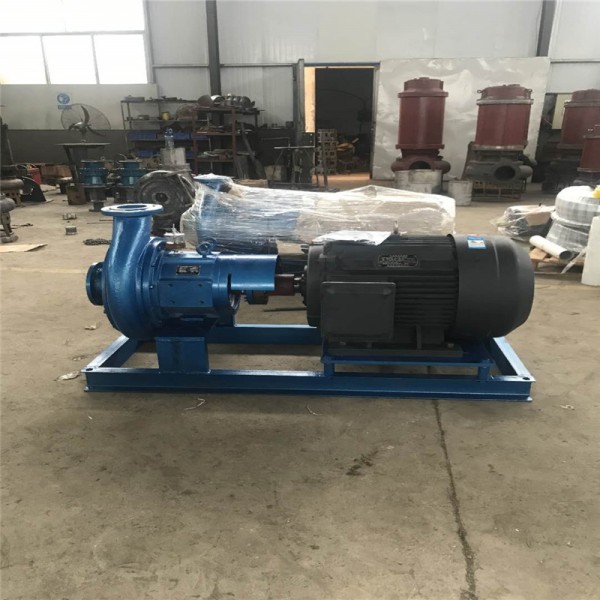

臥式管道泵：

產品用途：

1、在潛水泥沙泵管路上進行二次加壓，實現泥沙的遠距離輸送。

2、替代傳統臥式泵，煤礦、電廠、污水處理廠等企業輸送含固體顆粒的料漿等，輸送介質濃度可達40%以上。

3、適用于輸送尾礦漿、沙漿、礦渣、泥漿、灰漿、流沙及城市排污溝道的流動污泥，以及含有泥沙渣物的流體和有腐蝕性液體。

4、輸送含有較大固體顆粒的泥沙、礦漿、煤漿、沙石等介質。

使用前注意事項：

1.啟動前應仔細檢查管道泵在運輸、存放、安裝過程中有無變形或損壞，緊固件是否松動或脫落。

2.使用前須安裝漏電、缺相、過流過載保護裝置

3.檢查電源裝置是否安全可靠、額定電壓與銘牌必須相符。

4.將泵的進、出口法蘭與管路法蘭用橡膠墊密封并牢固連接。

5.電機安裝后撥動泵軸，應無卡死或者很大磨擦聲，否則應立即重新安裝電機。安裝時管路重量不應加在泵上，以免使泵變形。

管道泵的維修與保養

1、定期檢查水泵繞組與機殼間的組織絕緣電阻，絕緣電阻應大于20MΩ，否則必須采取相應措施，達到要求后方可使用。

2、在正常工作條件下，電泵工作3-6個月后，應進行維護保養，更換已磨損的易損件，檢查緊固狀態，補充或更換軸承潤滑脂及油室中的機械油，保證電泵良好運轉。

3、管道增壓泵長時間不使用，應卸下管路，排凈泵內積水，將主要零部件擦洗干凈，進行防銹干燥處理，置于干燥通風處，并妥善保管。

GDN、GDNX、WGND、WGDNX型號（僅供參考，可根據客戶要求訂制）

序號	型號	流量 M3/h	揚程 m	口徑 mm	功率 Cw	通過顆粒度mm
1.	50GDN15-25-3	15	25	50	3	10
2.	50GDN30-15-3	30	15	50		15
3.	50GDN40-13-3	40	13	50		15
4.	50GDN50-10-3	50	10	50		20
5.	50GDN24-20-4	24	20	50	4	20
6.	50GDN40-15-4	40	15	50		20
7.	80GDN60-13-4	60	13	80		20
8.	50GDN25-30-5.5	25	30	50	5.5	18
9.	80GDN30-22-5.5	30	22	80		20
10.	100GDN65-15-5.5	65	15	100		25
11.	100GDN70-12-5.5	70	12	100		25
12.	80GDN30-30-7.5	30	30	80	7.5	25
13.	80GDN50-22-7.5	50	22	80		25
14.	100GDN80-12-7.5	80	12	100		30
15.	100GDN100-10-7.5	100	10	100		30
16.	80GDN50-26-11	50	26	80	11	26
17.	100GDN80-22-11	80	22	100		30
18.	100GDN130-15-11	130	15	100		35
19.	100GDN50-40-15	50	40	100	15	30
20.	100GDN60-35-15	60	35	100		30
21.	100GDN100-28-15	100	28	100		35
22.	100GDN130-20-15	130	20	100		37
23.	150GDN150-15-15	150	15	150		40
24.	150GDN200-10-15	200	10	150		40
25.	100GDN70-40-18.5	70	40	100	18.5	35
26.	150GDN180-15-18.5	180	15	150	18.5	40
27.	100GDN60-50-22	60	50	100	22	28
28.	100GDN100-40-22	100	40	100		30
29.	150GDN130-30-22	130	30	150		32
30.	150GDN150-22-22	150	22	150		40
31.	150GDN200-15-22	200	15	150		40
32.	200GDN240-10-22	240	10	200		42
33.	100GDN80-46-30	80	46	100	30	30
34.	100GDN120-38-30	120	38	100		35
35.	100GDN130-35-30	130	35	100		37
36.	150GDN240-20-30	240	20	150		40
37.	200GDN300-15-30	300	15	200		50
38.	100GDN100-50-37	100	50	100	37	30
39.	150GDN150-40-37	150	40	150		40
40.	200GDN300-20-37	300	20	200		50
41.	200GDN400-15-37	400	15	200		50
42.	150GDN150-45-45	150	45	150	45	40
43.	150GDN200-30-45	200	30	150		42
44.	200GDN350-20-45	350	20	200		50
45.	200GDN500-15-45	500	15	200		50
46.	150GDN150-50-55	150	50	150	55	40
47.	150GDN250-35-55	250	35	150		42
48.	200GDN300-24-55	300	24	200		50
49.	250GDN600-15-55	600	15	250		50
50.	100GDN140-60-75	140	60	100	75	40
51.	150GDN200-50-75	200	50	150		45
52.	150GDN240-45-75	240	45	150		45
53.	200GDN350-35-75	350	35	200		50
54.	200GDN400-25-75	400	25	200		50
55.	200GDN500-20-75	500	20	200		50
56.	150GDN250-50-90	250	50	150	90	44
57.	200GDN400-40-90	400	40	200		50
58.	250GDN550-25-90	550	25	200		50
59.	200GDN400-50-110	400	50	200	110	50
60.	300GDN660-30-110	660	30	200		50
61.	300GDN800-22-110	800	22	300		50
62.	300GDN500-45-132	500	45	200	132	50
63.	300GDN700-35-132	700	35	200		50
64.	300GDN1000-22-132	1000	22	300		50
