價格：電議
所在地：河北 邯鄲市
型號：TYCO-6X
更新時間：2023-07-18
瀏覽次數：1187
公司地址：河北省邯鄲市邯山區和平路和平巷四條13號
賈飛亞(先生) 經理
射頻導納物位計簡介：
射頻導納物位計由傳感器和控制儀表組成。傳感器可采用棒式、同軸或纜式探安裝于倉頂。傳感器中的脈沖卡可以把物位變化轉換為脈沖信號送給控制儀表，控制儀表經運算處理后轉換為工程量顯示出來，從而實現了物位的連續測量。
射頻導納物位計優點：
標定簡單: 可利用二點倉一次性自動完成標定。
適應性比較強: 采用的抗沖擊、耐磨損探桿護套材料可在高溫、高壓、腐蝕性比較強、粘附性比較強、沖擊性比較強、磨損性比較強、粉塵比較大的環境下工作。
無需維護: 由于傳感器結構比較簡單，無可動部件，所以投運后就無需維護。
應用于: 液態、固態、界面混和物、物料等領域。
液晶顯示: 采用液晶顯示，顯示內容豐富。
無漂移: 不會因為介質的溫度或密度變化產生漂移。
射頻導納物位計原理：
射頻導納物位計是使用射頻導納物位控制技術設計制作的物位測量儀表。射頻導納測量技術，就是使用高頻電流測量系統導納的方法。點位射頻導納技術與電容技術不同，它采用了三端技術，使得測量參量多樣化。射頻導納由于引入了除電容以外的測量參量，是電阻參量，使得儀表測量信號信噪比提高，幅度提高儀表的分辨力、準確性和穩定性；測量參量的多樣性有力地拓展了儀表的穩定應用領域。使得產品防掛料性能比較好、工作比較穩定、測量比較準確、適用性比較多的物位控制技術。
適用范圍及特點：
射頻導納物位計采用的射頻導納技術，特點：
1、通用性比較強：適用于多種場合，可檢測顆粒、飛灰、導電、非導電液體、粘稠物料；
2、抗粘附電路：抗粘附電路設計，可以消除物料的粘附而產生虛假錯誤信號；
3、失電保護模式：低位或高位故障報警。現場可調。
用途：物位儀表運行穩定，多項技術性均達到設計指標，適用于液體、漿體、粉塵、料位以及兩種液體界位的報警與控制。
射頻導納物位計特點：
◆ 可測量液位及料位，可滿足不同溫度、壓力、介質的測量要求。
◆ 不受傳感器掛料影響，無需定期清潔，避免誤測量。
◆ 測量過程無可動部件，不存在機械部件損壞問題。
◆ 無需維護，智能免調。
◆ 接觸式測量，可克服蒸汽、泡沫及攪拌對測量的影響。。
◆ 測量多樣化，使測量比較準確，測量不受環境變化影響，穩定性比較高。
◆ 產品性能穩比較定，使用周期比較長。
射頻導納物位計工作原理及結構
射頻導納物位計是測量儀表，導納為電學中阻抗的倒數，它由阻性成分、容性成分、感性成分綜合而成，而“射頻”即高頻，因此射頻導納技術可以理解為用高頻測量導納。
射頻導納物位計主要由檢測部分和變送部分組成，檢測部分包括探頭、保護套外殼等；變送部分包括振蕩緩沖電路、頻率變換及掛料處理電路、誤差修正放大器、信號解調器、調制驅動放大器、濾波阻尼環節、電壓限制及電壓電流轉換電路等。根據電橋原理，由于液位升高而增大的電容使電橋失去平衡，同時正比于電橋不平衡度的解調器輸出電壓，經濾波放大、輸出阻尼、電壓/電流轉換后，輸出與物位 成正比的4-20mA電流信號。無論是射頻電容物位計或射頻導納物位計都能準確測量介質的物位，但與普通射頻電容物位計相比，射頻導納物位計適合測量料位，因為它可以很好地處理掛料對料位測量的影響。
存放導電性強的物料的容器，由于物料是導電的，接地點可以被認為在探頭絕緣層的表面，對變送器探頭來說僅表現為１只純電容；隨著容器排料，探桿上會產生掛料，而掛料有阻抗，導致以前的純電容現在變成了由電容和電阻組成的復阻抗，從而引起測量誤差，這是由于掛料的電阻遠大于液體中的電阻而造成的，這種由電阻和電容組合而成的復合信號稱之為導納。射頻導納物位計增加了２個電路來解決檢測探頭掛料問題。
射頻導納料位計的原理及特點
原理：射頻導納料位儀由傳感器和控制儀表組成，傳感器可采用棒式、同軸或纜式探極安裝于倉頂。傳感器中的脈沖卡可以把物位變化轉換為脈沖信號送給控制儀表，控制儀表經運算處理后轉換為工程量顯示出來，從而實現了物位的連續測量。
射頻導納物位計是基于射頻導納原理的連續物位測量產品。穩定性高、靈敏度比較高、適用范圍比較多等優點。應用于原油沉降罐界面、三相分離器界面、電脫鹽罐界面、高溫催化劑罐料位。
射頻導納物位計是一種從電容式物位控制技術的，防掛料、穩定、準確、適用性多的物位控制技術，“射頻導納”中“導納”的含義為電學中阻抗的倒數，它由阻性成分、容性成分、感性成分綜合而成，而“射頻”即高頻，所以射頻導納技術可以理解為用高頻測量導納。高頻正弦振蕩器輸出一個穩定的測量信號源，利用電橋原理，以準確測量安裝在待測容器中的傳感器上的導納，在直接作用模式下，儀表的輸出隨物位的升高而增加。
射頻導納技術與傳統電容技術的區別在于測量參量的多樣性、驅動三端屏蔽技術和增加的兩個重要的電路，這些是根據在實踐中的寶貴經驗改進而成的。上述技術不但解決了連接電纜屏蔽和溫漂問題，也解決了垂直安裝的傳感器根部掛料問題。所增加的兩個電路是精度振蕩器驅動器和交流鑒相采樣器。
對一個強導電性物料的容器，由于物料是導電的，接地點可以被認為在探頭絕緣層的表面，對變送器探頭來說表現為一個純電容，隨著容器排料，探桿上產生掛料，而掛料是具有阻抗的。這樣以前的純電容現在變成了由電容和電阻組成的復阻抗。
射頻導納由于引入了除電容以外的測量參量，其是電阻參量，使得儀表測量信號信噪比上升，大幅度地提高了儀表的分辨力、準確性和穩定性;測量參量的多樣性拓展了穩定應用領域。
物料本身對探頭相當于一個電容，它不消耗變送器的能量，但掛料對探頭等效電路中含有電阻，則掛料的阻抗會消耗能量，從而將振蕩器電壓拉下來，導致橋路輸出改變，產生測量誤差。我們在振蕩器與電橋之間增加了一個驅動器，使消耗的能量得到補充，因而會穩定加在探頭的振蕩電壓。
對于導電物料，探頭絕緣層表面的接地點覆蓋了整個物料及掛料區，使有效測量電容擴展到掛料的頂端，這樣便產生掛料誤差，且導電性強誤差大。但多數物料都不全導電的。從電學角度來看，掛料層相當于一個電阻，傳感元件被掛料覆蓋的部分相當于一條由無數個無窮小的電容和電阻元件組成的傳輸線。
射頻導納物位計的原理和選型
射頻導納是一種從電容式起來的、防掛料、穩定、準確、適用性廣的物位控制技術，是電容式物位技術。所謂射頻導納，導納的含義為電學中阻抗的倒數，它由電阻性成分、電容性成分、感性成分綜合而成，而射頻即高頻無線電波譜，所以射頻導納可以理解為用高頻無線電波測量導納。射頻導納物位計在粉煤灰、固體顆粒、粘附性物料的物位測量方面，具有通用性比較好和穩定性比較好。
射頻導納物位計的原理
射頻導納物位計，又稱射頻導納開關，它的工作原理是通過探頭感知其與儲罐體間電抗（容抗和阻抗）的變化實現物位測量和控制的。其內部電子單元，由探頭測量極與空載罐體間的電抗共同構成平衡電橋電路并產生一個穩定振蕩信號。當被測介質覆蓋探頭測量極時，會引起探頭測量極與罐體間的電抗變化導致電橋電路不平衡而停止產生振蕩信號，后級電路檢測到這一變化從而輸出報警信號。振蕩信號作為射頻信號施加在探頭測量的同時，還經過1：1的電壓跟隨器后送往探頭的保護極，測量極與保護極的射頻信號有等電位、同相位、同頻率又互相隔離。當探頭有掛料時，測量極與保護極之間因為沒有電勢差而形成電氣隔離確保極的信號變化不影響檢測，使探頭測量極上電抗的變化只能由探頭測量極與罐體間的物料決定，從而使探頭上的掛料不會影響正常檢測。
射頻導納物位計的選型
為使射頻導納物位計與現場工況匹配，測量準確。射頻導納物位計應從以下幾個方面做好選型工作。
1、插入深度是儀表能否準確測量物位的關鍵，插入深度的長短也取決于儀表是否會被物料沖擊所影響、損壞等等。
2、過程溫度不同的工況對溫度的要求不同，所以根據現場具體要求選擇與物位計相匹配的溫度就顯得很需要。如果工作的環境高，選擇與之相適應的溫度的物位計即可。
3、過程連接是儀表安裝在罐體、管道等設備上的關鍵部件，一般分為螺紋、法蘭、卡箍三大類別。在選擇過程連接時，需要根據現場需求來選擇、定制合適尺寸、厚度和材料的過程連接相匹配。
4、防護功能和保護極長度如果現場為粉塵或濕度大的環境，應選擇防護等級高的射頻導納物位計，避免因密封不佳影響儀表性能。射頻導納物位計的防護等級為IP65，能夠滿足用戶現場需求。
射頻導納物位計的安裝注意事項
水平安裝
為了確保測量的準確性，可以將射頻導納物位計水平安裝。如果測量誤差允許在幾厘米范圍內，建議將設備向下傾斜約20°后安裝，可以避免由于物料在探頭上的堆積而造成的測量誤差。對于一些應用場合的安裝，還需要增加防護擋板，儀表才能穩定工作
如果被測料位是粗糙或具有很大磨損性的物料，可以選擇凹型防護擋板。這種擋板可讓物料在凹槽內形成一定的堆積，減少物料對擋板的沖擊，從而提高防護擋板的使用周期。
垂直安裝
垂直安裝時，為了避免圓柱容器中介質堆角和容器壁自身電抗造成的測量誤差，建議安裝在距離容器壁大于500mm處
安裝時避免入料口
在選擇射頻導納物位計安裝位置時，應避免由于安裝在入料口位置而造成的測量誤差，甚至損壞儀表
注意安裝間距
當由于測量需要，料倉內要求安裝多臺儀表時，應保證儀表之間的安裝間距大于500mm，防止儀表之間的探頭相互干擾，導致測量不穩定
注意保護極插入深度
為保證儀表抗粘附的功能，儀表安裝時應保證探頭保護極插入料倉內的尺寸大于50mm

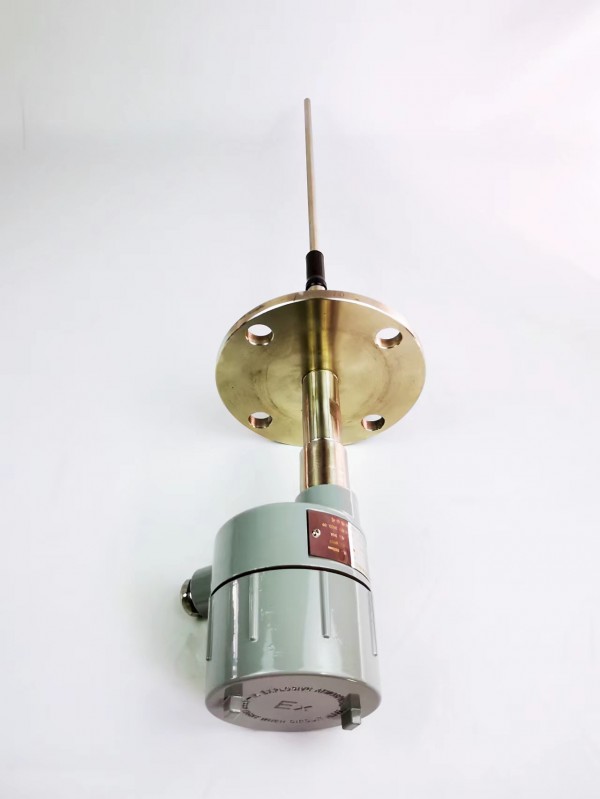

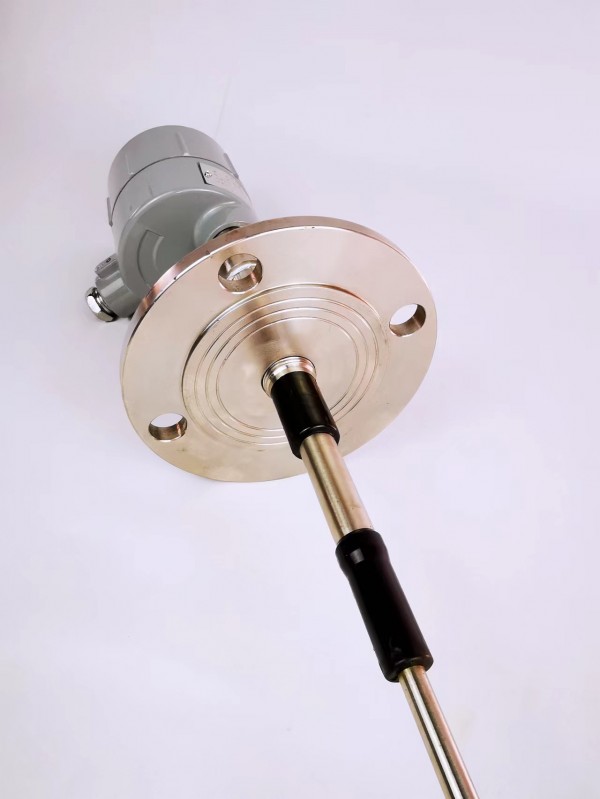

河北 耐高溫液位測量射頻導納物位計
